4.4 Gráfico de programación
Mientras se elabora un programa, el TNC puede visualizar el
contorno programado en un gráfico. El TNC representa los
movimientos en la dirección negativa al ejes de la hta. con un
círculo (diámetro del círculo = diámetro de la hta.).
Desarrollo con y sin gráfico de programación
ú Para la subdivisión de la pantalla seleccionar el programa a la
izquierda y el gráfico a la derecha: Pulsar la tecla SPLIT SCREEN y
la softkey PROGRAMA + GRAFICO
ú Fijar la softkey DIBUJAR AUTOM. en ON. Mientras se
van introduciendo las frases del programa, el TNC
muestra cada movimiento programado en la ventana
del gráfico.
Si no se desea visualizar el gráfico se fija la softkey DIBUJAR
AUTOM. en OFF. DIBUJAR AUTOM. ON no puede visualizar
repeticiones parciales de un programa.
Realizar el gráfico de programación para un
programa ya existente
ú Con las teclas cursoras seleccionar la frase hasta la cual se quiere
realizar el gráfico o pulsar GOTO e introducir directamente el nº de
frase deseado
ú Realizar el gráfico: Pulsar softkey RESET + START
Para más funciones véase la tabla de la derecha.
Borrar el gráfico
ú Conmutar la carátula de softkeys: Véase figura dcha.
ú Borrar el gráfico: Pulsar la softkey BORRAR GRAFICO

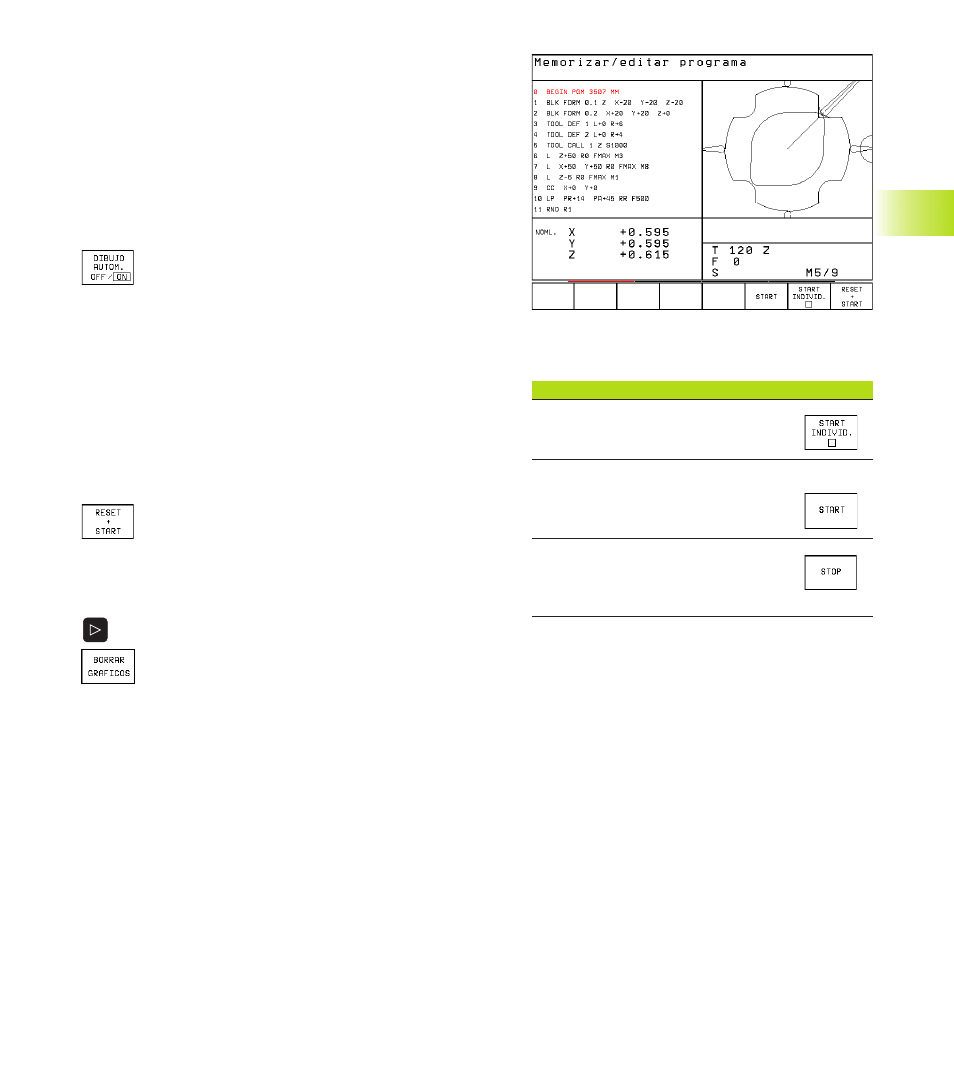

Funciones del gráfico de programación Softkey
Realizar el gráfico de programación
por frases
Realizar el gráfico de programación
por completo o completarlo
después de RESET + START
Detener el gráfico de programación.
Esta softkey sólo aparece mientras el
TNC realiza un gráfico de programación
