8 Programación: Ciclos 140

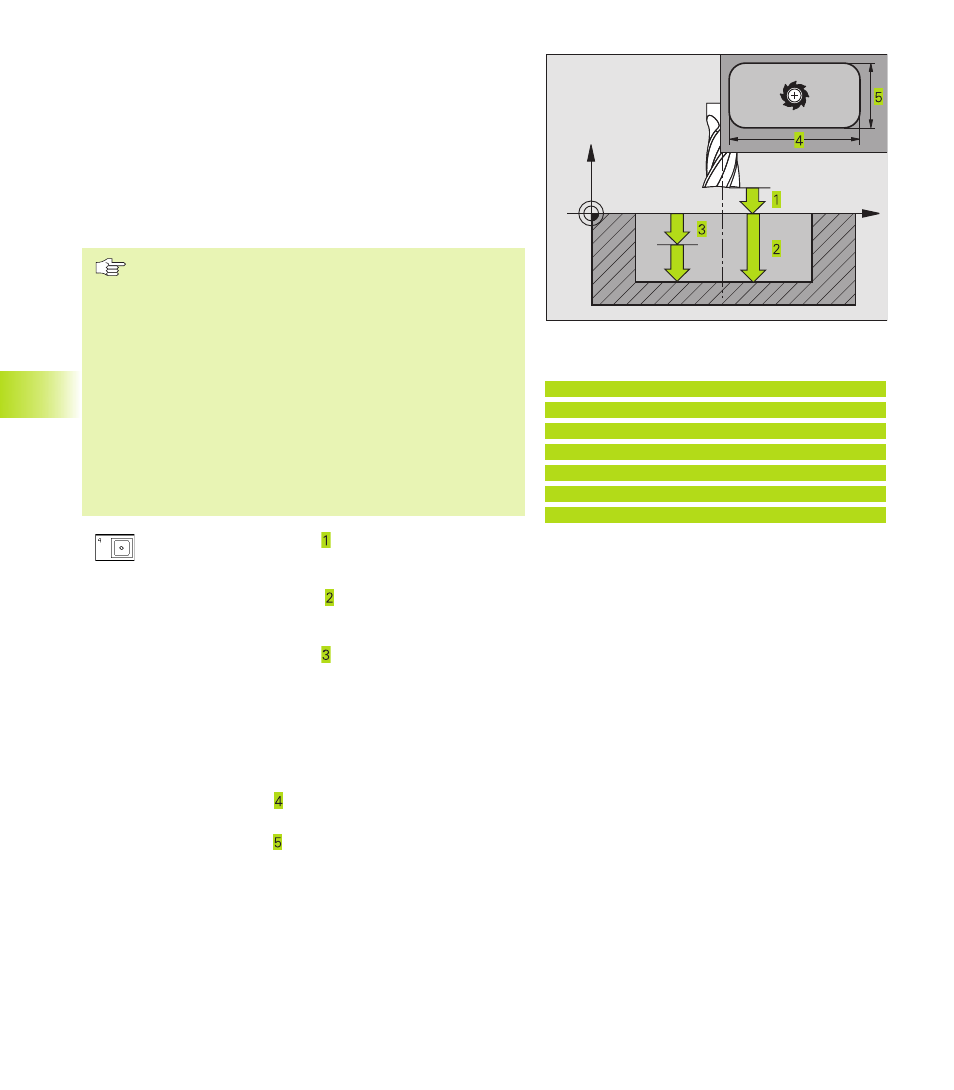

FRESADO DE CAJERA (ciclo 4)
1 La hta. penetra en la pieza desde la posición inicial (centro de la
cajera) y se desplaza a la primera profundidad de pasada
2 A continuación la herramienta se desplaza primero en la dirección
positiva del lado más largo y en cajeras cuadradas en la dirección
positiva de Y, y desbasta la cajera de dentro hacia fuera.
3 Este proceso (1 a 3) se repite hasta alcanzar la profundidad
programada
4 Al final del ciclo el TNC retira la hta. a la posición inicial
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro de la cajera) del plano de mecanizado con
corrección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre
la superficie de la pieza).
El signo del parámetro profundidad determina la
dirección del mecanizado.
Utilizar una fresa con dentado frontal cortante en el
centro (DIN 844) o pretaladrado en el centro de la cajera.
La longitud y el ancho tienen que ser mayores que el
doble del radio de redondeo.
ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú Profundidad de fresado (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
ú Profundidad de pasada (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza. El
TNC se desplaza a la profundidad en un sólo paso de
mecanizado cuando:
■ La prof. de pasada es igual a la prof. total
■ La prof. de pasada es mayor a la prof. total
ú Avance al profundizar: Velocidad de desplazamiento de
la hta. en la profundización
ú Longitud lado 1 : Longitud de la cajera, paralela al eje
principal del plano de mecanizado
ú Longitud lado 2 : Anchura de la cajera
ú Avance F: Velocidad de desplazamiento de la hta. en el
plano de mecanizado
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Z
Ejemplo de frases NC:
27 CYCL DEF 4.0 FRESADO DE CAJERA
28 CYCL DEF 4.1 DIST. 2
29 CYCL DEF 4.2 PROF. -20
30 CYCL DEF 4.3 APROX. 5 F100
31 CYCL DEF 4.4 X80
32 CYCL DEF 4.5 Y60
33 CYCL DEF 4.6 F275 DR+ RADIO 5
