HEIDENHAIN TNC 410 - Manual (Página 158)

145 TNC 410 de HEIDENHAIN

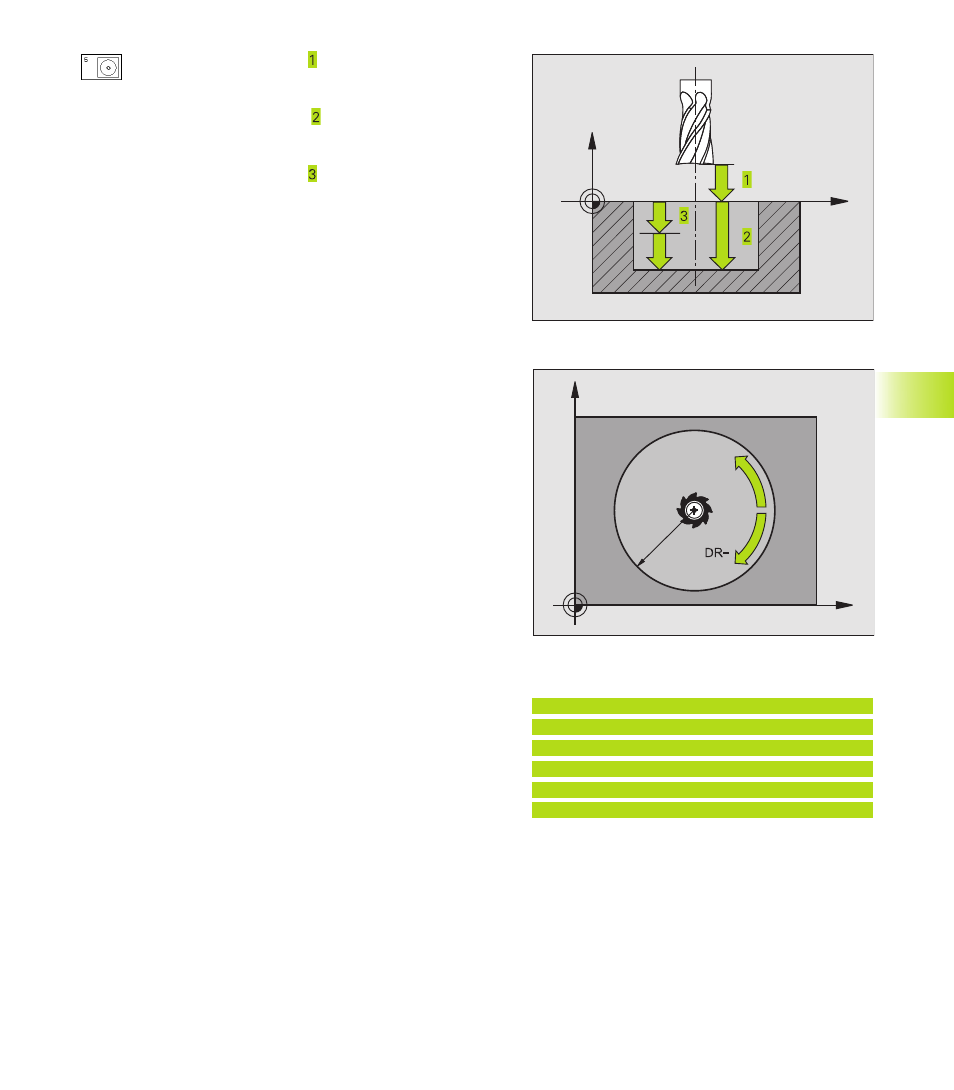

ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú Profundidad de fresado (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
ú Profundidad de pasada (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza. El
TNC se desplaza a la profundidad en un sólo paso de
mecanizado cuando:
■ La prof. de pasada es igual a la prof. total
■ La prof. de pasada es mayor a la prof. total
ú Avance al profundizar: Velocidad de desplazamiento de
la hta. en la profundización
ú RADIO DEL CIRCULO: Radio de la cajaera circular
ú Avance F: Velocidad de desplazamiento de la hta. en el
plano de mecanizado
ú Giro en sentido horario
DR + : Fresado sincronizado con M3
DR – : Fresado a contramarcha con M3
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Y
DR+
R
X
Z
Ejemplo de frases NC:
36 CYCL DEF 5.0 CAJERA CIRCULAR
37 CYCL DEF 5.1 DIST. 2
38 CYCL DEF 5.2 PROF. -20
39 CYCL DEF 5.3 APROX. 5 F100
40 CYCL DEF 5.4 RADIO 40
41 CYCL DEF 5.5 F250 DR+
