253 TNC 410 de HEIDENHAIN
X
Y
X+ X–
Y+
Y–

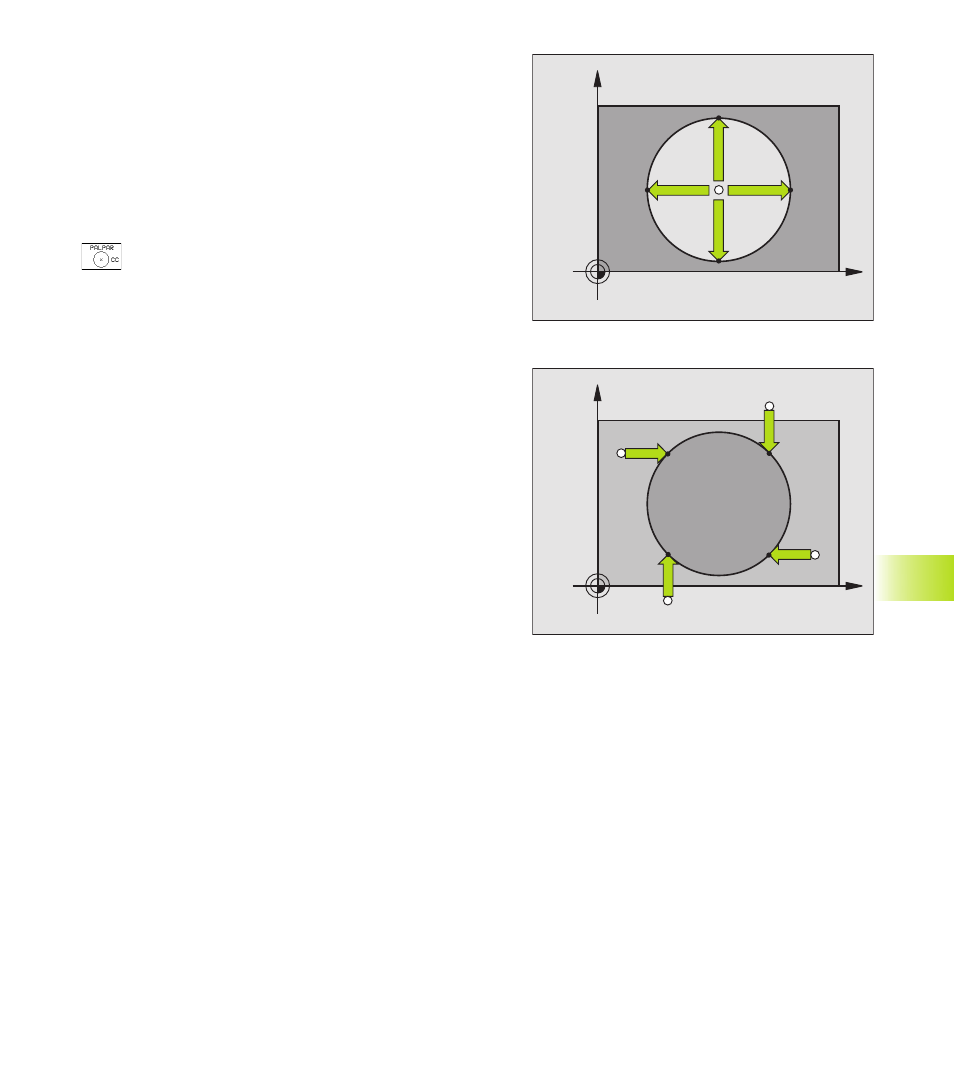

Punto central del círculo como punto de referencia
Como punto de referencia se pueden fijar puntos centrales de
taladros, cajeras circulares, cilindros, islas, islas circulares, etc,
Círculo interior:
El TNC palpa la pared interior del círculo en las cuatro direcciones
de los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser
cualquiera.
ú Posicionar la bola de palpación aprox. en el centro del círculo
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR CC
ú Palpación: Accionar 4 veces el pulsador START. El
palpador palpa sucesivamente 4 puntos de la pared
interior del círculo
ú Cuando se quiere trabajar con una medición
compensada (sólo en máquinas con orientación del
cabezal, depende de MP6160). se pulsa la softkey
180° y se palpan de nuevo 4 puntos de la pared
interior del círculo
ú Si no se trabaja con una medición compensada se
pulsa la tecla END
ú Punto de ref.: Introducir en la ventana del menú las
dos coordenadas del punto central del círculo y
aceptar con la tecla ENT
ú Finalizar la función de palpación: Pulsar la tecla END
Círculo exterior:
ú Posicionar la bola de palpación cerca del primer punto de
palpación fuera del círculo
ú Seleccionar la dirección de palpación: Seleccionar la softkey
correspondiente
ú Palpación: Accionar el pulsador externo de arranque START
ú Repetir el proceso de palpación para los 3 puntos restantes.
Veáse la fig. de abajo a la dcha.
ú Introducir las coordenadas del punto de referencia y aceptar con
la tecla ENT
Después de la palpación, el TNC visualiza en pantalla las
coordenadas actuales del punto central del círculo y el radio del
mismo PR.
X
Y
X+
X–
Y+
Y–
12.2 Fijar el punt
o de r
e
fe
rencia con palpador
es 3D
