71 TNC 410 de HEIDENHAIN

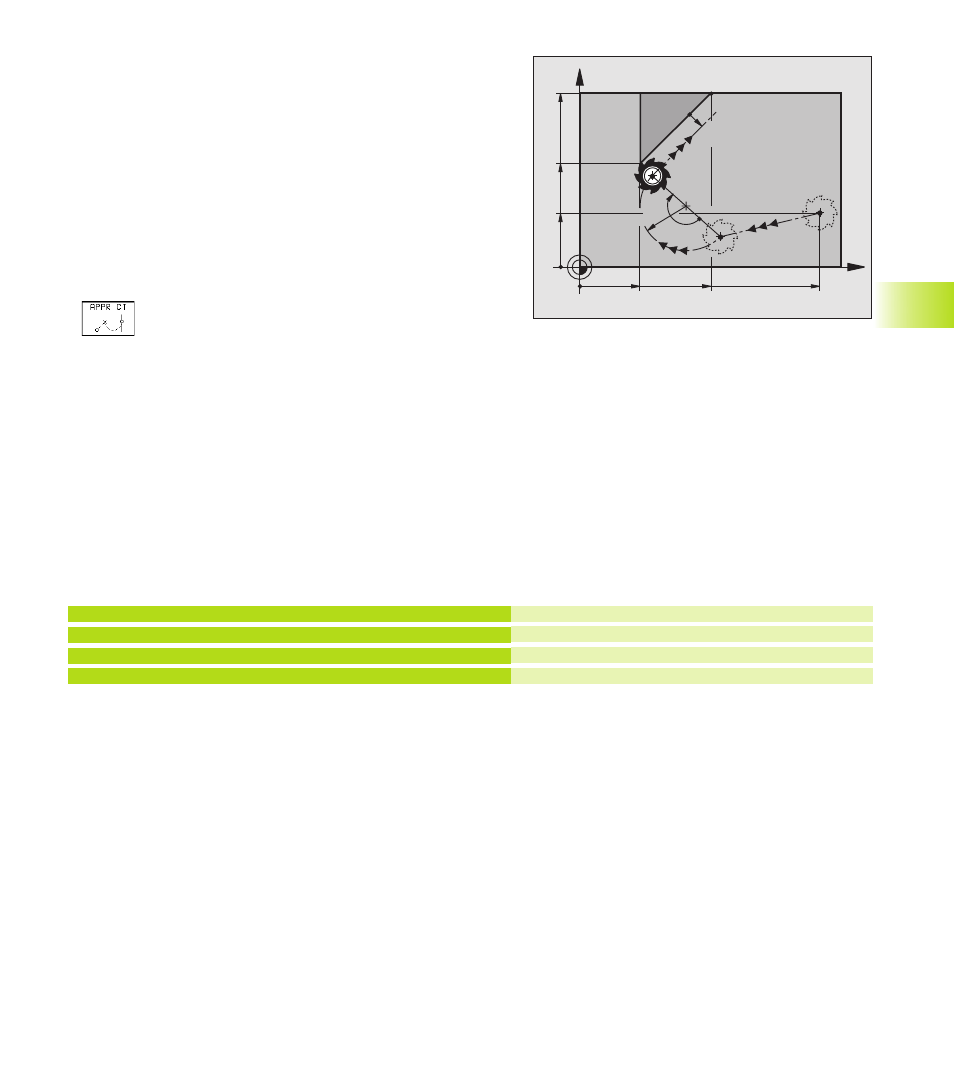

Aproximación según una trayectoria circular
tangente: APPR CT
El TNC desplaza la herramienta según una recta desde el punto de
partida P
S
a un punto auxiliar P
H
. Desde allí se aproxima según una
trayectoria circular tangente al primer tramo del contorno y al
primer punto del contorno P
A
.
La trayectoria circular de P
H
a P
A
está determinada por el radio R y el
ángulo del punto central CCA. El sentido de giro de la trayectoria
circular está indicado por el recorrido del primer tramo del
contorno.
ú Cualquier tipo de trayectoria: Aproximación al pto. de partida P
S
ú Abrir el diálogo con la tecla APPR/DEP y la softkey APPR CT :
ú Coordenadas del primer punto del contorno P
A
ú Angulo del punto central del círculo CCA de la
trayectoria circular
■ CCA sólo se introduce positivo
■ Máximo valor de introducción 360°
ú Radio R de la trayectoria circular
■ Aproximación por el lado de la pieza definido
mediante la corrección de radio:
Introducir
R con signo positivo
■ Aproximación desde un lateral de la pieza:
Introducir R negativo
ú Corrección de radio RR/RL para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
CCA=
180°
R10
35
20
6.3 A
p
ro
ximación y salida del cont
or
n
o
Aproximación a P
S
sin corrección de radio
P
A
con correc. radio. RR, radio R=10
Punto final de la primera trayectoria del contorno
Siguiente trayectoria del contorno
