22
3.1 Programación y ejecución de frases
de posicionamiento sencillas
Para los mecanizados sencillos o para el posicionamiento previo de la
hta. se utiliza el modo de funcionamiento Posicionamiento manual
(MDI). En este modo de funcionamiento se puede introducir y ejecutar
directamente un programa corto en formato HEIDENHAIN en texto
claro o DIN/ISO. También se puede llamar a ciclos del TNC. El programa
se memoriza en el fichero $MDI. En el Posicionamiento manual se
puede activar la visualización de estados adicional.
Seleccionar el modo de funcionamiento
Posicionamiento manual (MDI). Programar el
fichero $MDI tal como se desee
Iniciar la ejecución del pgm: Pulsador ext.
START
Limitaciones:
No están disponibles las siguientes funciones:
- Corrección de radio de la hta.
- Programación libre de contornos FK
- Gráficos de programación y de la ejecución del pgm
- Funciones de palpación programables
- Subprogramas, repeticiones parciales de un programa
- Tipos de trayectoria CT, CR, RND y CHF
- PGM CALL

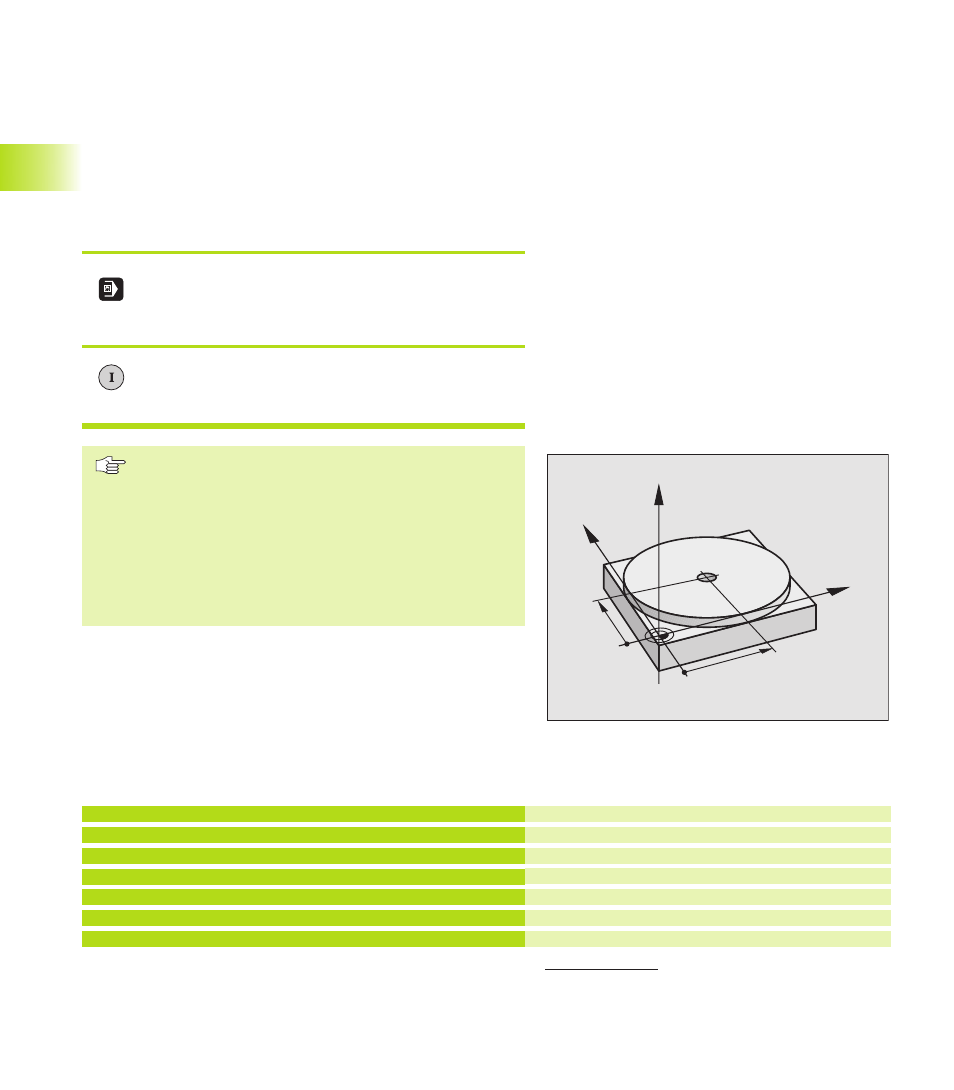

Ejemplo 1
En una pieza se quiere realizar un taladro de 20 mm. Después de
sujetar la pieza, centrarla y fijar el punto de referencia, se puede
programar y ejecutar el taladro con unas pocas lineas de programación.
Primero se posiciona la herramienta con frases L (rectas) sobre la
pieza y a una distancia de seguridad de 5 mm sobre la posición del
taladro. Después se realiza el taladro con el ciclo 1 TALADRADO EN
PROFUNDIDAD.
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
2 TOOL CALL 1 Z S2000
3 L Z+200 R0 FMAX
4 L X+50 Y+50 R0 FMAX M3
5 L Z+5 F2000
3.1 Programación y ejecución de frases de posicionamiento sencillas
3 Posicionamiento manual
Y
X
Z
50
50
Hta.= herramienta
Definir la hta.: Herramienta inicial, radio 5
Llamada a la hta.: Eje de la herramienta Z,
Revoluciones del cabezal 2000 rpm
Retirar la hta. (FMAX = marcha rápida)
Posicion. hta. conFMAX sobre taladro, cabezal conectado
Posicionar la hta. a 5 mm sobre el taladro
