89 TNC 410 de HEIDENHAIN

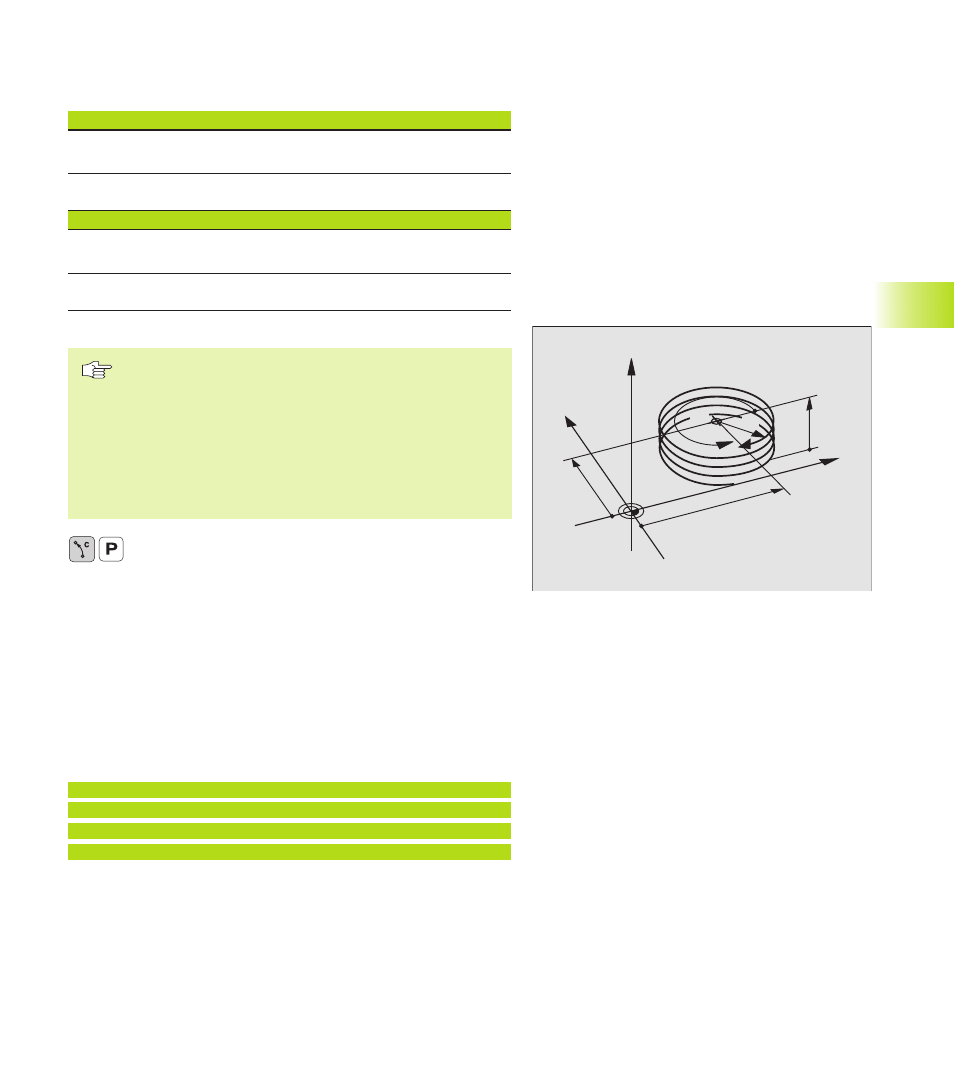

Forma de la hélice
La tabla indica la relación entre la dirección del mecanizado, el
sentido de giro y la corrección de radio para determinadas formas:
Roscado inter. Direcc. mecan. Sent. giro Correc. radio
a derechas Z+ DR+ RL
a izquierdas Z+ DR– RR
a derechas Z– DR– RR
a izquierdas Z– DR+ RL
Roscado exterior
a derechas Z+ DR+ RR
a izquierdas Z+ DR– RL
a derechas Z– DR– RL
a izquierdas Z– DR+ RR
Programación de una hélice
Se introduce el sentido de giro DR y el ángulo total IPA
en incremental con el mismo signo, ya que de lo
contrario la hta. puede desplazarse en una trayectoria
errónea.
El ángulo IPA puede tener un valor de –5400° a +5400°.
Si la rosca tiene más de 15 pasos, se programa una
interpolación helicoidal en una repetición parcial del pgm
(Véase “9.3 Repeticiones parciales del pgm“ y “Ejemplo:
HELICE“ mas adelante en este capítulo).
ú Angulo en coordenadas polares: Introducir el ángulo
total en incremental, según el cual se desplaza la hta.
sobre la hélice. Después de introducir el ángulo se
selecciona el eje de la hta. con las teclas de los ejes.
ú Introducir las coordenadas para la altura de la hélice
en incremental
ú Sentido de giro DR
Hélice en sentido horario: DR–
Hélice en sentido antihorario: DR+
ú Corrección de radio RL/RR/R0
Introducir la corrección de radio según la tabla
Ejemplo de frases NC
12 CC X+40 Y+25
13 Z+0 F100 M3
14 LP PR+3 PA+270 RL
15 CP IPA–1800 IZ+5 DR– RL F50
Y
X
Z
25
40
5
270°
R3
CC
6.5
