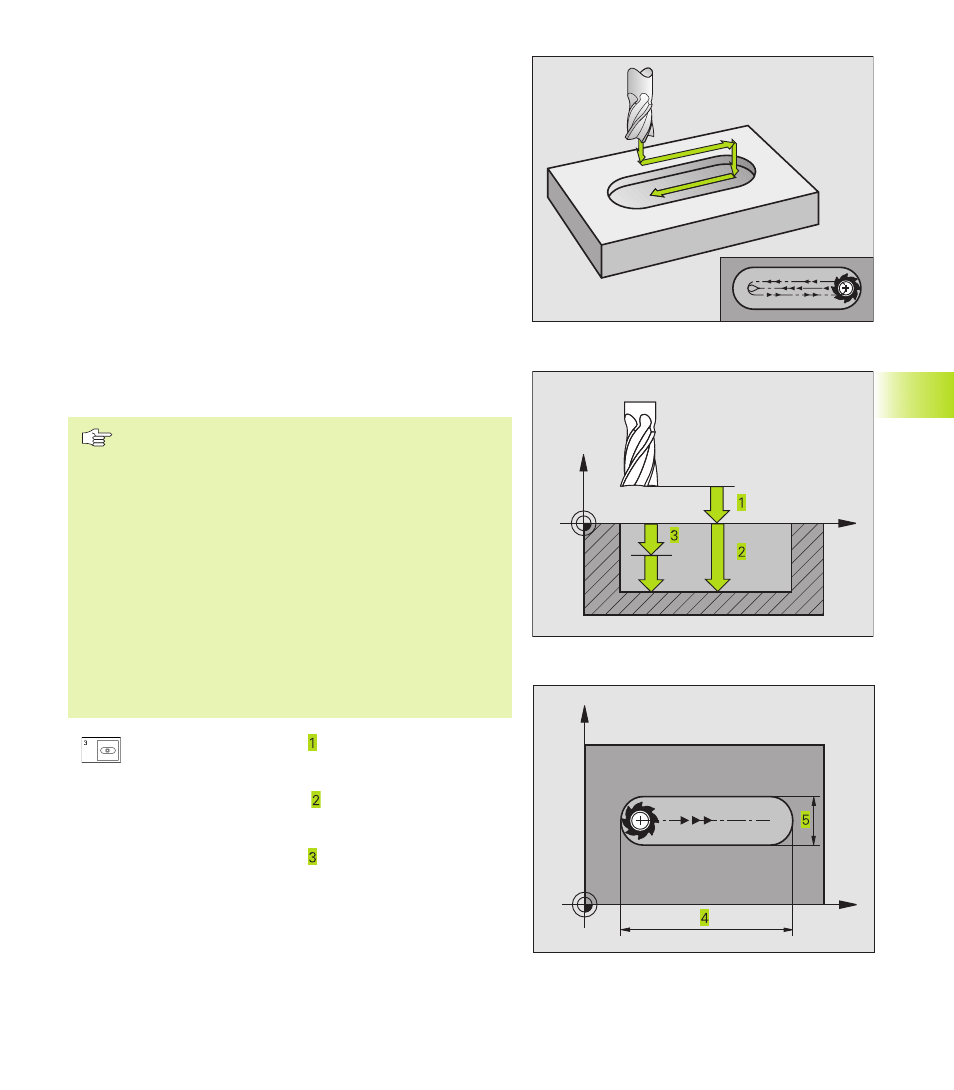

FRESADO DE RANURAS (ciclo 3)
Desbaste
1 El TNC desplaza la hta. según la sobremedida de acabado (la
mitad de la diferencia entre la anchura de la ranura y el diámetro
de la herramienta) hacia dentro. Desde allí, la herramienta
penetra en la pieza y fresa en dirección longitudinal a la ranura
2 Al final de la ranura se realiza una profundización y la hta. fresa
en sentido opuesto.
Este proceso se repite hasta alcanzar la profundidad de fresado
programada
Acabado
3 La hta. se desplaza en la base de la fresa según una trayectoria
circular tangente al contorno exterior; después se recorre el
contorno en sentido sincronizado al avance (con M3)
4 A continuación la hta. se retira en marcha rápida FMAX a la
distancia de seguridad
Cuando el número de pasadas es impar la hta. se desplaza de la
distancia de seguridad hasta la posición inicial.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial en el plano de mecanizado, centro de la ranura,
(longitud lado 2) y desplazado en la ranura según el radio
de la hta. con corrección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre
la superficie de la pieza).
El signo del parámetro profundidad determina la
dirección del mecanizado.
Emplear una fresa con dentado frontal cortante en el
centro (DIN 844) o pretaladrado en el punto inicial.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a la mitad de la
anchura de la misma.
ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú Profundidad de fresado (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
ú Profundidad de pasada (valor incremental): Medida
según la cual la hta. se aproxima cada vez a la pieza; la
hta. se desplaza en un sólo paso de mecanizado a la
profundidad programada, cuando:
■ La profundidad de pasada es igual a la prof. total
programada.
■ La prof. de pasada es mayor a la prof. total
