191 TNC 410 de HEIDENHAIN

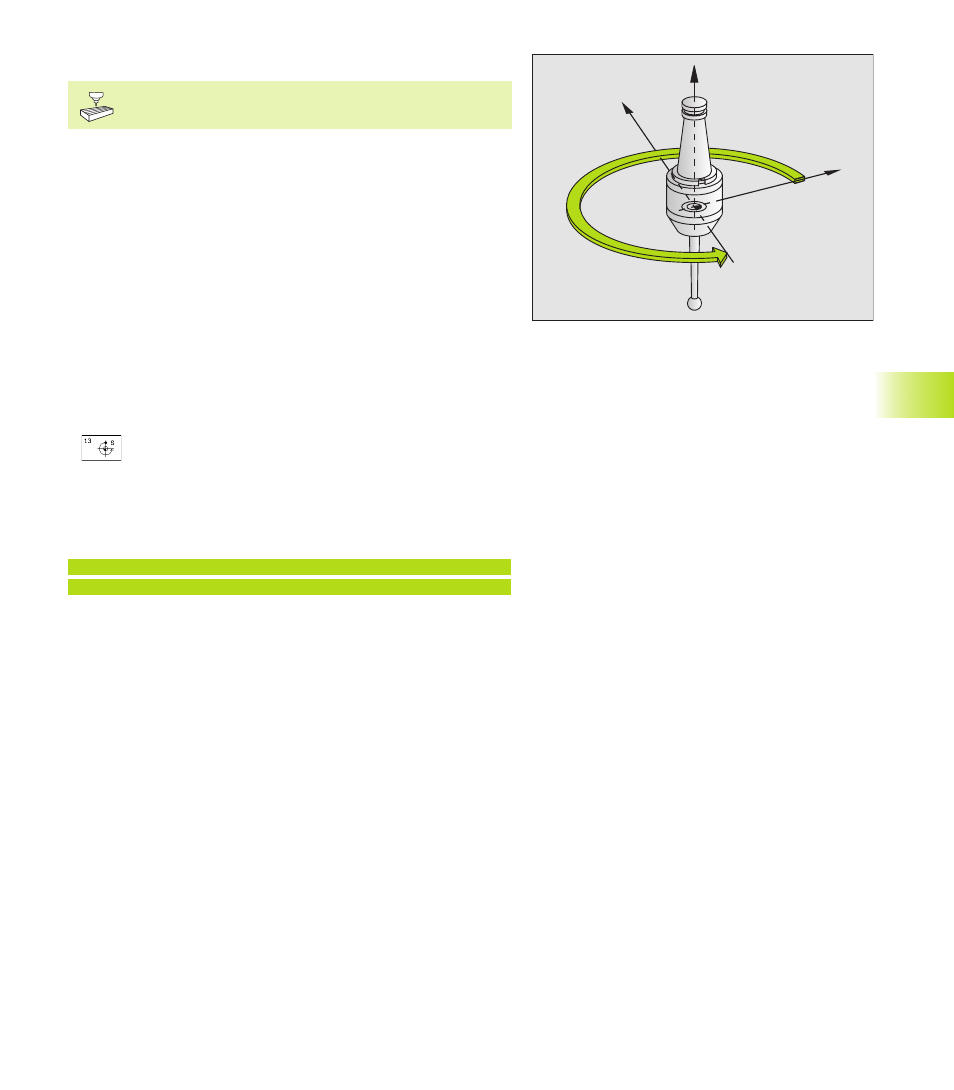

Orientación del cabezal (ciclo 13)
El constructor de la máquina prepara la máquina y el TNC
para poder emplear el ciclo 13.
El TNC puede controlar el cabezal principal de una máquina
herramienta como un 6º eje y girarlo en una posición determinada
según un ángulo.
La orientación del cabezal se utiliza p.ej.
■ en sistemas de cambio de herramienta con una determinada
posición para el cambio de la misma
■ para ajustar la ventana de emisión y recepción del palpador 3D
con transmisión por infrarrojos
Activación
La posición angular definida en el ciclo se posiciona con la
programación de M19.
Si se programa M19 sin antes haber definido el ciclo 13, el TNC
posiciona el cabezal principal sobre el valor angular determinado en
un parámetro de máquina (véase el manual de la máquina).
ú Angulo de orientación: Introducir el ángulo referido al
eje de referencia angular del plano de mecanizado
Campo de introducción: 0 a 360°
Resolución de la introducción: 0,001°
Ejemplo de frases NC
93 CYCL DEF 13.0 ORIENTACION
94 CYCL DEF 13.1 ANGULO 180
X
Y
Z
8.9 Ciclos especiales
