77 TNC 410 de HEIDENHAIN

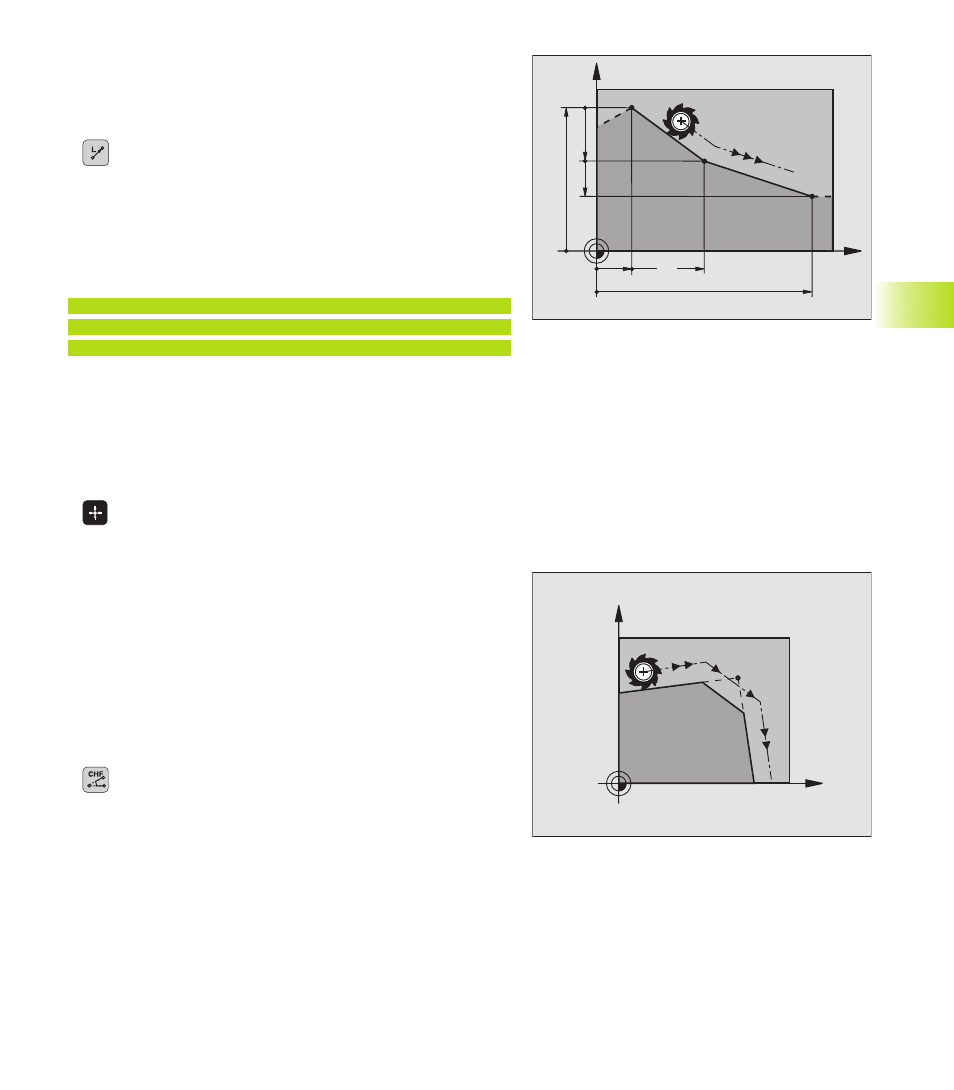

Recta L
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el
punto final de la frase anterior.
ú Introducir las coordenadas del pto. final de la recta
Si es preciso:
ú Corrección de radio RL/RR/R0
ú Avance F
ú Función auxiliar M
Ejemplo de frases NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Aceptar la posición real
Las coordenadas de la posición real de la hta. se pueden aceptar
dentro de una frase de posicionamiento:
ú Seleccionar el modo de funcionamiento Memorizar/Editar pgm
ú Abrir una nueva frase o desplazar el cursor sobre una coordenada
dentro de una frase ya existente
ú Pulsar la tecla “aceptar la posición real“: El TNC acepta
la coordenada del eje sobre la cual se encuentra el
cursor
Añadir un chaflán CHF entre dos rectas
Las esquinas del contorno generadas por la intersección de dos
rectas, se pueden recortar con un chaflán
■ En las frases lineales antes y después de la frase CHF, se
programan las dos coordenadas del plano en el que se ejecuta el
chaflán
■ La corrección de radio debe ser la misma antes y después de la
frase CHF
■ El chaflán debe poder realizarse con la herramienta actual
ú Sección del chaflán: Introducir la longitud del chaflán
Si es preciso:
ú Avance F (actúa sólo en una frase CHF)
¡ Tengan en cuenta las indicaciones de la página siguiente!
X
Y
60
15
40
10
10
20
X
Y
6
.4
