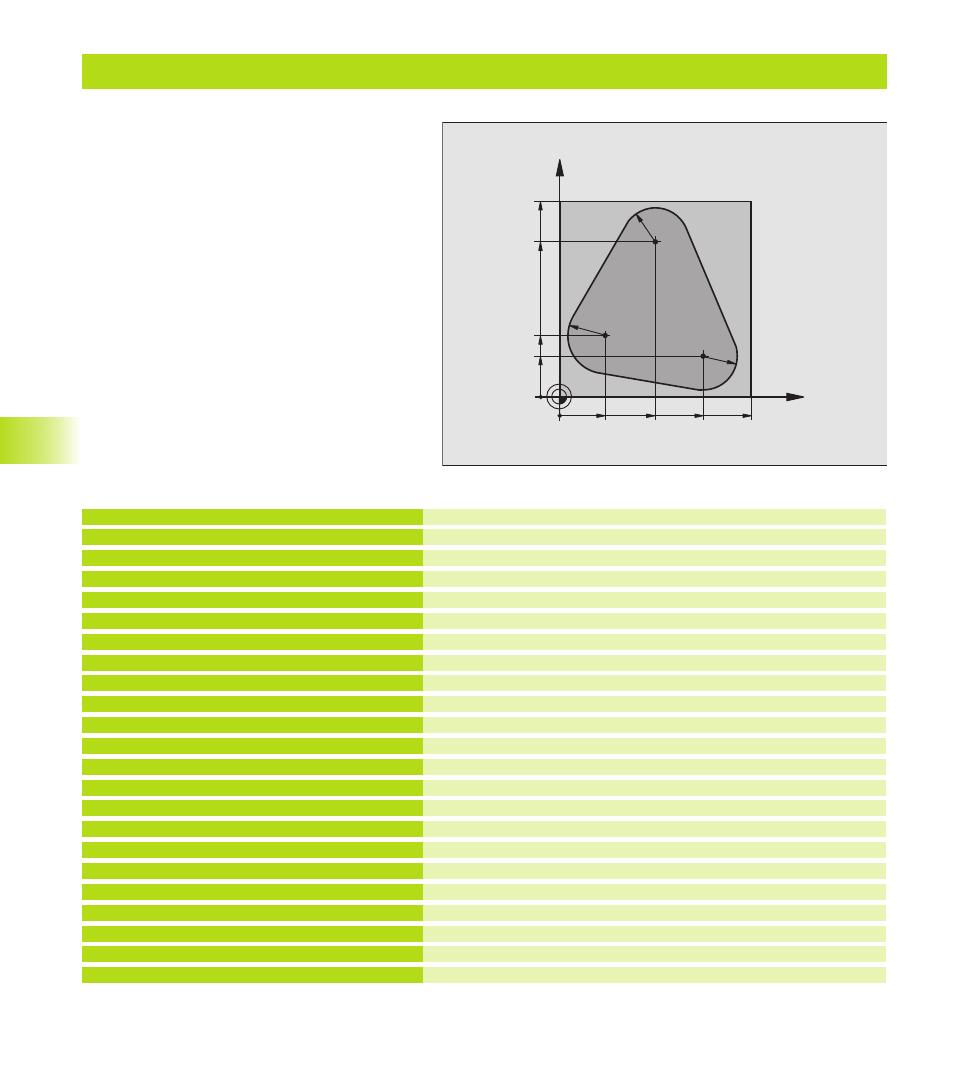

Ejemplo: Fresado de un contorno en varias aproximaciones
9.6 Ejemplos de programación
Ejemplo: Fresado de un contorno en varias aproximaciones
Desarrollo del programa
■ Posicionamiento previo de la hta. sobre la arista
superior de la pieza
■ Introducir la profundización en incremental
■ Fresado del contorno
■ Repetición de la profundización y del fresado del
contorno
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S500
5 L Z+250 R0 FMAX
6 L X-20 Y+30 R0 F MAX
7 L Z+0 R0 FMAX M3
8 LBL 1
9 L IZ-4 R0 F MAX
10 APPR CT X+2 Y+30 CCA90 R+5 RL F250
11 FC DR- R18 CLSD+ CCX+20 CCY+30
12 FLT
13 FCT DR- R15 CCX+50 CCY+75
14 FLT
15 FCT DR- R15 CCX+75 CCY+20
16 FLT
17 FCT DR- R18 CLSD- CCX+20 CCY+30
18 DEP CT CCA90 R+5 F1000
19 L X-20 Y+0 R0 FMAX
20 CALL LBL 1 REP 4
21 L Z+250 R0 FMAX M2
22 END PGM PGMWDH MM
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Posicionamiento previo en el plano de mecanizado
Posicionamiento previo sobre la arista superior de la pieza
Marca para la repetición parcial del programa
Profundización en incremental (en vacío)
Llegada al contorno
Contorno
Salida del contorno
Retirar
Retroceso al LBL 1; en total cuatro veces
Retirar la herramienta, final del programa
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
