177 TNC 410 de HEIDENHAIN
Antes de la programación deberá tenerse en cuenta
El TNC posiciona la herramienta desde la posición actual
primero en el plano de mecanizado y a continuación en
el eje de la herramienta sobre el punto inicial 1.
Posicionar previamente la herramienta, de forma que no
se produzca ninguna colisión con la pieza.
ú Punto de partida del 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje principal del plano de mecanizado
ú Punto de partida del 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado
ú Punto de partida del 3er eje Q227 (valor absoluto):
Altura en el eje de la hta. a la cual se realiza el
planeado
ú Longitud lado 1 Q218 (valor incremental): Longitud de
la superficie para el planeado en el eje principal del
plano de mecanizado, referida al punto de partida del
1er eje
ú Longitud lago 2 Q219 (valor incremental): Longitud de
la superficie para el planeado en el eje transversal del
plano de mecanizado, referida al punto de partida del
2º eje
ú Número de cortes Q240: Número de líneas sobre las
cuales el TNC desplaza la hta. a lo ancho de la pieza
ú Avance al profundizar Q206: Velocidad de la hta. en el
desplazamiento a la distancia de seguridad hasta la
profundidad de fresado en mm/min
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
ú Avance transversal Q209: Velocidad de
desplazamiento de la hta. para la llegada a la línea
siguiente en mm/min; cuando la hta. se aproxima a la
pieza transversalmente, se introduce Q209 menor a
Q207; cuando se desplaza transversalmente en vacío,
Q209 puede ser mayor a Q207
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la profundidad
de fresado para el posicionamiento al principio y al
final del ciclo

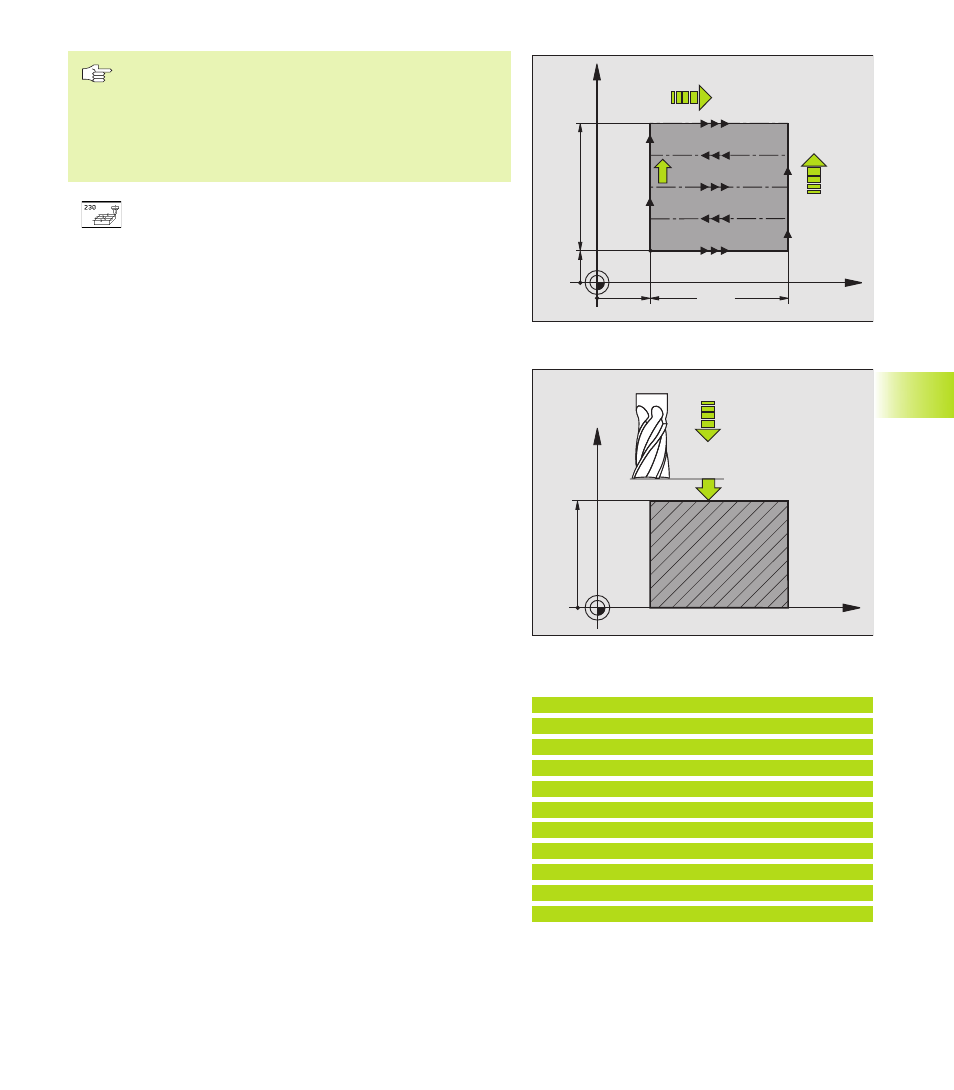

8.7 Ciclos para el planeado
X
Z
Q200
Q227
Q206
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
Ejemplo de frases NC:
71 CYCL DEF 230 PLANEADO
Q225=+10 ;PTO. INICIAL 1ER EJE
Q226=+12 ;PTO. INICIAL 2º EJE
Q227=+2.5 ;PTO. INICIAL 3ER EJE
Q218=150 ;LONGITUD LADO 1
Q219=75 ;LONGITUD LADO 2
Q240=25 ;NUMERO DE CORTES
Q206=150 ;AVANCE AL PROFUNDIZAR
Q207=500 ;AVANCE DE FRESADO
Q209=200 ;AVANCE TRANSVERSAL
Q200=2 ;DISTANCIA DE SEGURIDAD
