12 Palpadores 3D 248
12.1 Ciclos de palpación en los modos
de funcionamiento Manual y
Volante electrónico
El constructor de la máquina prepara el TNC para utilizar
un palpador 3D.
Si se realizan mediciones durante la ejecución del
programa, deberá prestarse atención de que los datos de
la hta. (longitud, radio, eje) se pueden tomar de los datos
calibrados o de la última frase TOOL CALL empleada
(selección a través de MP7411).

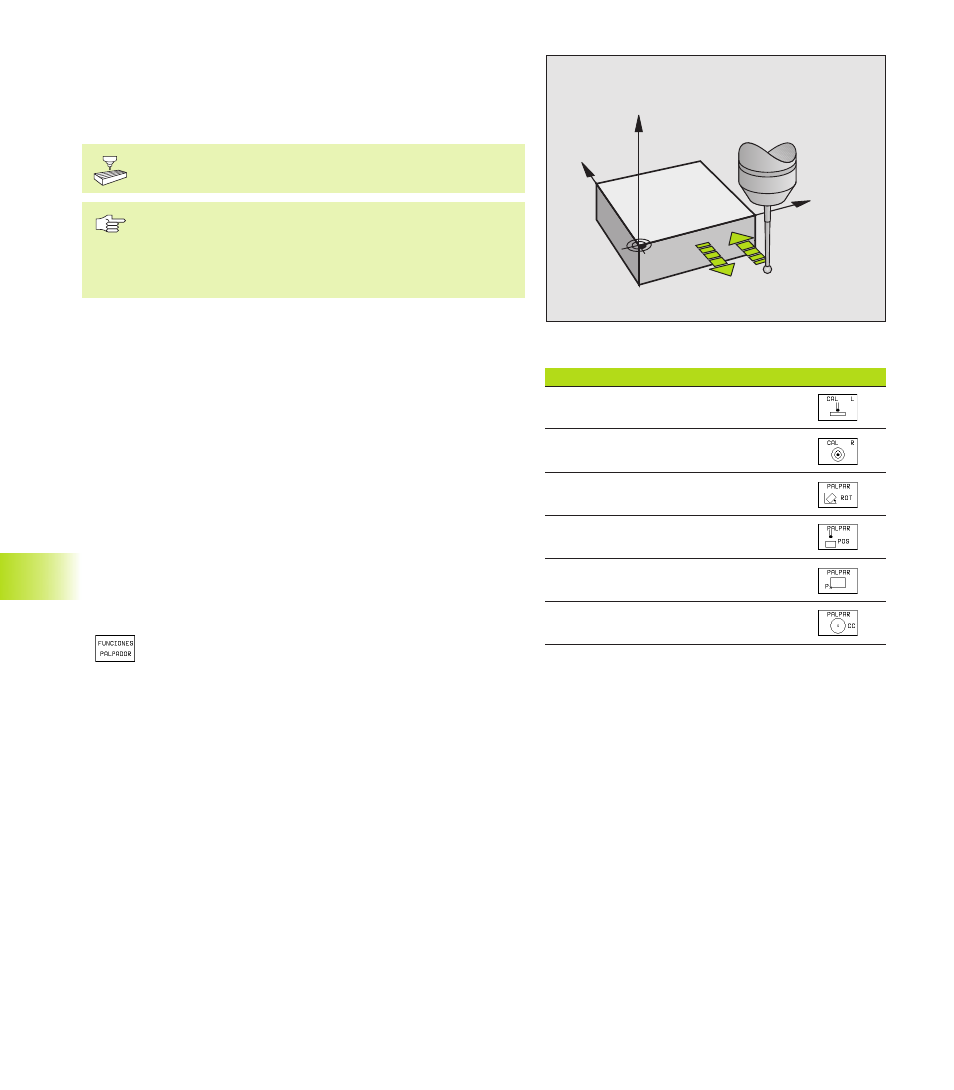

Durante los ciclos de palpación después de accionar el pulsador
externo de arranque START, el palpador 3D se desplaza hacia la
pieza paralelo al eje. El constructor de la máquina determina el
avance de palpación: Véase la figura de la derecha. Cuando el
palpador 3D roza la pieza,
■ el palpador 3D emite una señal al TNC: Se memorizan las
coordenadas de la posición palpada
■ se para el palpador 3D y
■ retrocede en marcha rápida a la posición inicial del proceso de
palpación
Cuando dentro de un recorrido determinado no se desvía el
vástago, el TNC emite el aviso de error correspondiente
(recorrido: MP6130).
Selección de la función de palpación
ú Seleccionar el modo de funcionamiento Manual o Volante
electrónico
ú Seleccionar las funciones de palpación:
Pulsar la softkey FUNCIONES DE PALPACIÓN. El TNC
muestra otras softkeys: Véase la tabla de la derecha
Función Softkey
Calibrar la longitud activa
Calibrar el radio activo
Giro básico
Fijar el punto de referencia
Fijación de la esquina como pto. de ref.
Fijar pto. central círculo como pto. de ref.
12.1 Ciclos de palpación en los modos de funcionamiento
MANU
A
L
y
V
o
lant
e
electrónico
Y
X
Z
F
F MAX
