8 Programación: Ciclos 128
MANDRINADO (ciclo 202)
El constructor de la máquina prepara la máquina y el TNC
para el ciclo 202.

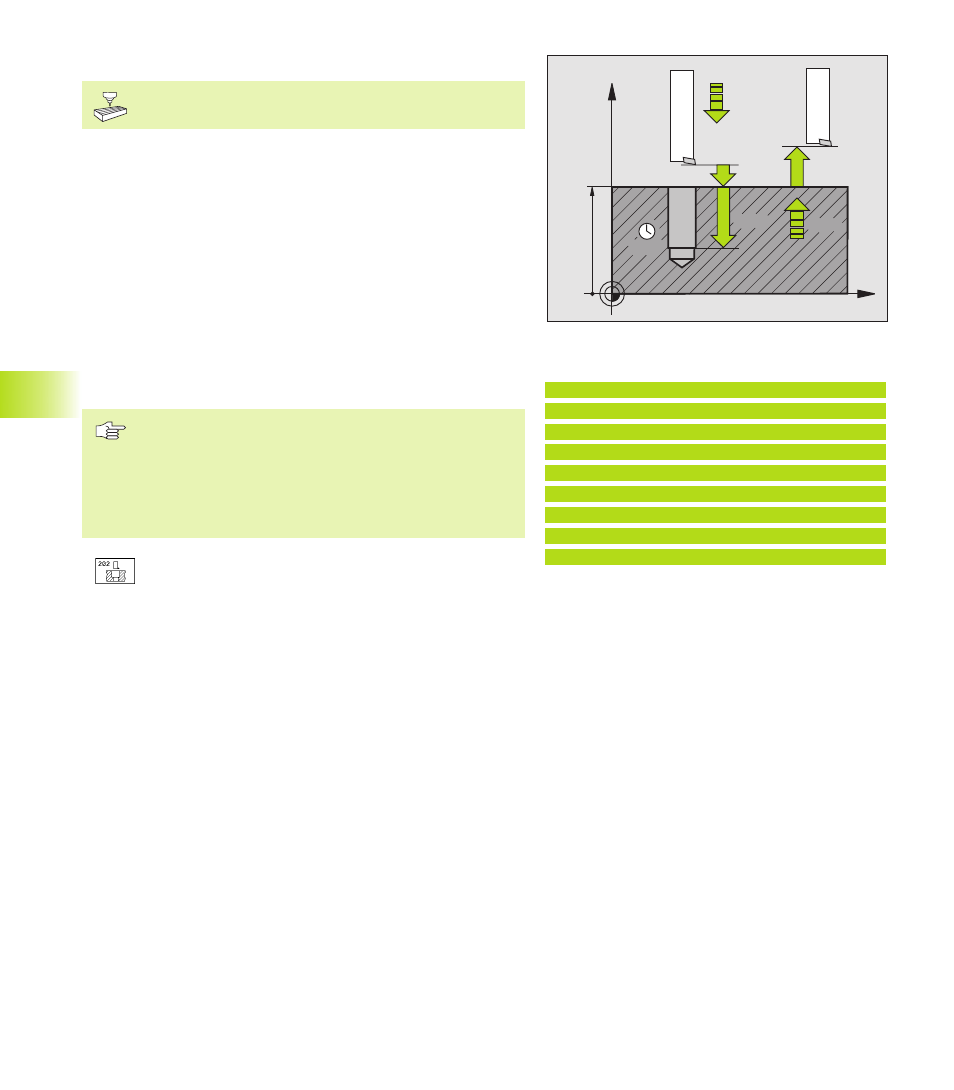

1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad sobre la superficie de la pieza
2 La hta. taladra con el avance de taladrado hasta la profundidad
programada
3 La hta. espera en la base del taladro, si se ha programado un
tiempo para girar libremente.
4 El TNC realiza a continuación una orientación del cabezal con M19
sobre la posición 0°
5 Si se ha seleccionado el desplazamiento libre, el TNC se desplaza
0,2 mm hacia atrás en la dirección programada (valor fijo)
6 A continuación, el TNC retira la hta. con el avance de retroceso a
la distancia de seguridad, y desde allí, si se ha programado, con
FMAX a la 2ª distancia de seguridad
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
En el ciclo, el signo del parámetro Profundidad
determina la dirección del mecanizado.
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el mandrinado en mm/min
ú Tiempo de espera abajo Q211: Tiempo en segundos
que espera la hta. en la base del taladro
ú Avance de retroceso Q208: Velocidad de
desplazamiento de la herramienta al retirarse del
taladro en mm/min. Cuando se programa Q208=0 es
válido el avance al profundizar
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
ú Dirección de libre desplazamiento (0/1/2/3/4) Q214:
Determinar la dirección en la cual el TNC retira la hta.
de la base del taladro (después de la orientación del
cabezal)
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Ciclos de taladrado
Ejemplo de frases NC:
9 CYCL DEF 202 MANDRINADO
Q200=2
;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q211=0.5 ;TIEMPO DE ESPERA ABAJO
Q208=500 ;AVANCE RETROCESO
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DISTANCIA SEGURIDAD
Q214=1 ;DIRECCION RETROCESO
