FRESADO DEL CONTORNO (ciclo 16)
Aplicación
El ciclo 16 FRESADO DEL CONTORNO sirve para el acabado del
contorno de la cajera.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre
la superficie de la pieza).
El TNC realiza el acabado por separado para cada contorno parcial,
incluso con varias profundidades de pasada si éstas se han
programado.

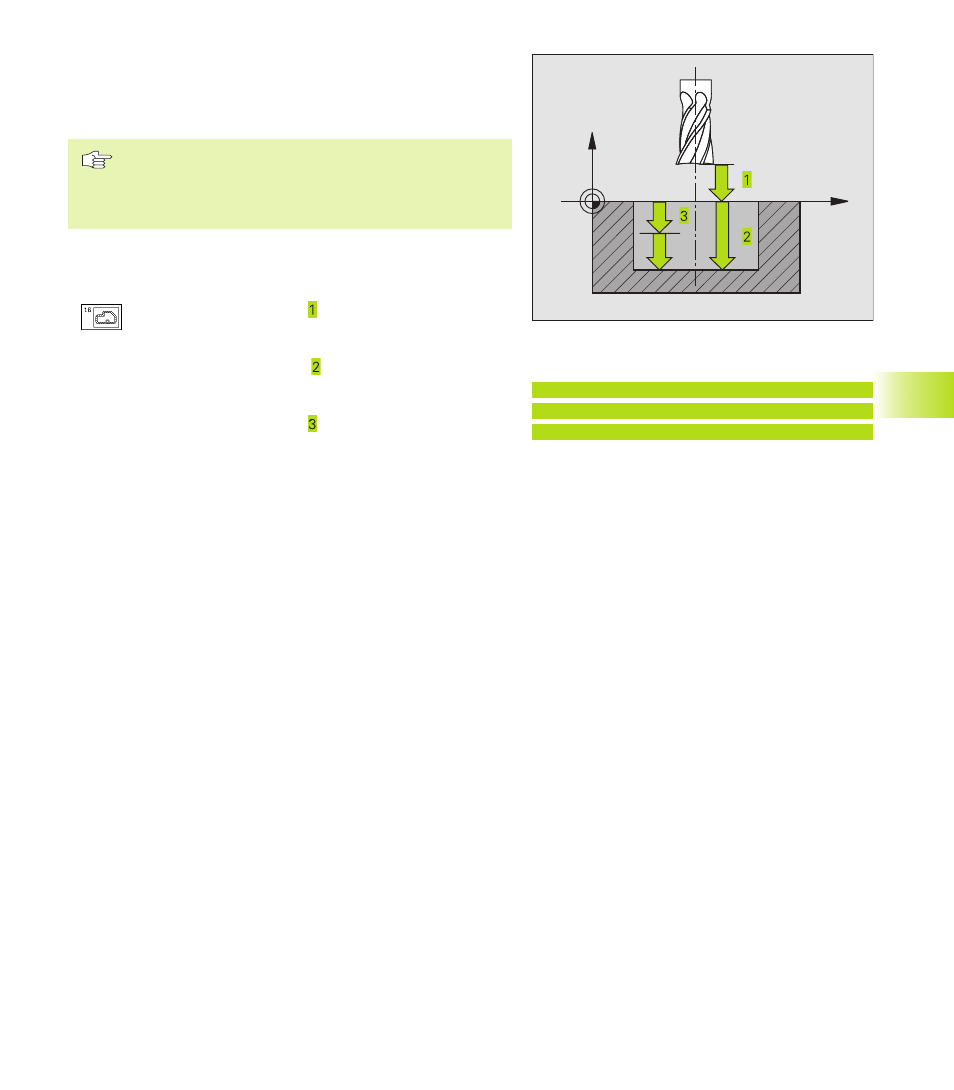

ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú Profundidad de fresado (valor incremental):
Distancia entre la superficie de la pieza y la base de la
cajera
ú Profundidad de pasada (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza. El
TNC se desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
■ La profundidad de pasada y la profundidad total son
iguales
■ La profundidad de pasada es mayor a la prof. de
fresado
La profundidad de fresado no tiene porque ser
múltiplo de la profundidad de pasada
ú Avance al profundizar: Avance al profundizar en mm/
min
ú Giro en sentido horario:
DR + : Fresado sincronizado con M3
DR – : Fresado a contramarcha con M3
ú Avance: Avance de fresado en mm/min
8.6 Ciclos SL
X
Z
Ejemplo de frases NC:
12 CYCL DEF 16.0 FRESADO DEL CONTORNO
13 CYCL DEF 16.1 DIST+2 PROF.-25
14 CYCL DEF 16.2 APROX.+5 F150 DR+ F500
