.1 Gráficos
Vista en planta
ú Seleccionar con la softkey la vista en planta
Representación en tres planos

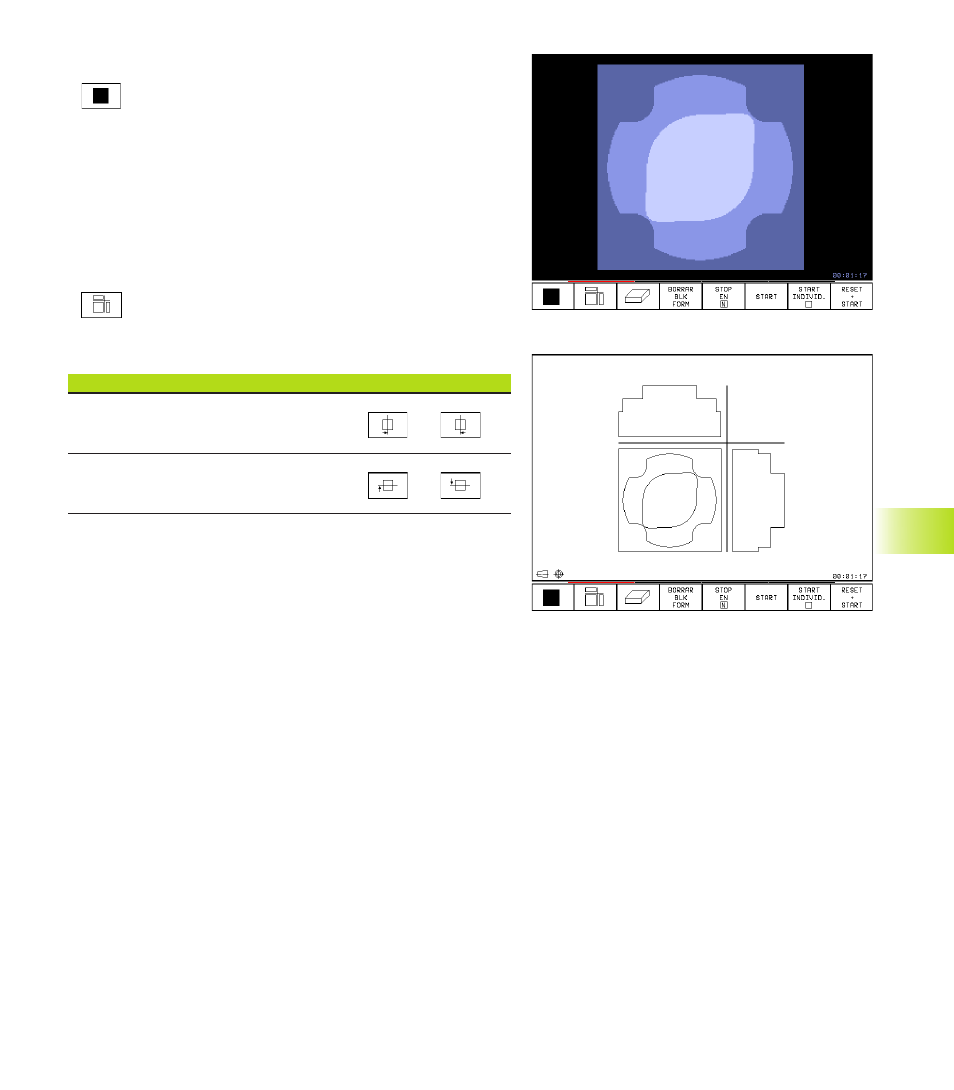

La representación se realiza en vista en planta con dos secciones,
similar a un plano técnico. Un símbolo en la parte inferior izquierda
indica si la representación corresponde al método de proyección 1
o al método de proyección 2 según la norma DIN 6, 1ª parte
(seleccionable a través del parámetro MP 7310).
Además se puede desplazar el plano de la sección mediante
softkeys:
ú Seleccionar la representación en 3 planos con la
softkey
ú Conmutar la carátula de softkeys hasta que se
visualicen las siguientes softkeys:
Función Softkeys
Desplazar el plano de la sección verti-
cal hacia la dcha. o hacia la izq.
Desplazar el plano de la sección
horizontal hacia arriba o hacia abajo
Durante el desplazamiento se puede observar en la pantalla la
posición del plano de la sección.
