96 6 Programación: Programación de contornos
6.6
Tipos de tr
a
y
ect
or
ia – Pr
ogr
amación libr
e de cont
or
nos FK
Puntos auxiliares
Tanto para rectas como para trayectorias circulares libres se pueden
introducir coordenadas de puntos auxiliares sobre o junto al
contorno. Las softkeys están disponibles en cuanto se abre el
diálogo FK con las softkeys FL, FLT, FC o FCT.
Puntos auxiliares para la recta
Los puntos auxiliares se encuentran sobre las rectas o sobre la
prolongación de las mismas: Véase la tabla arriba a la derecha.
Los puntos auxiliares se encuentran a la distancia D de la recta:
Véase tabla en el centro a la derecha.
Puntos auxiliares para la trayectoria circular
Para la trayectoria circular se puede indicar 1 punto auxiliar sobre el
contorno: Véase la tabla abajo a la derecha.
Ejemplo de frases NC
13 FC DR– R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10

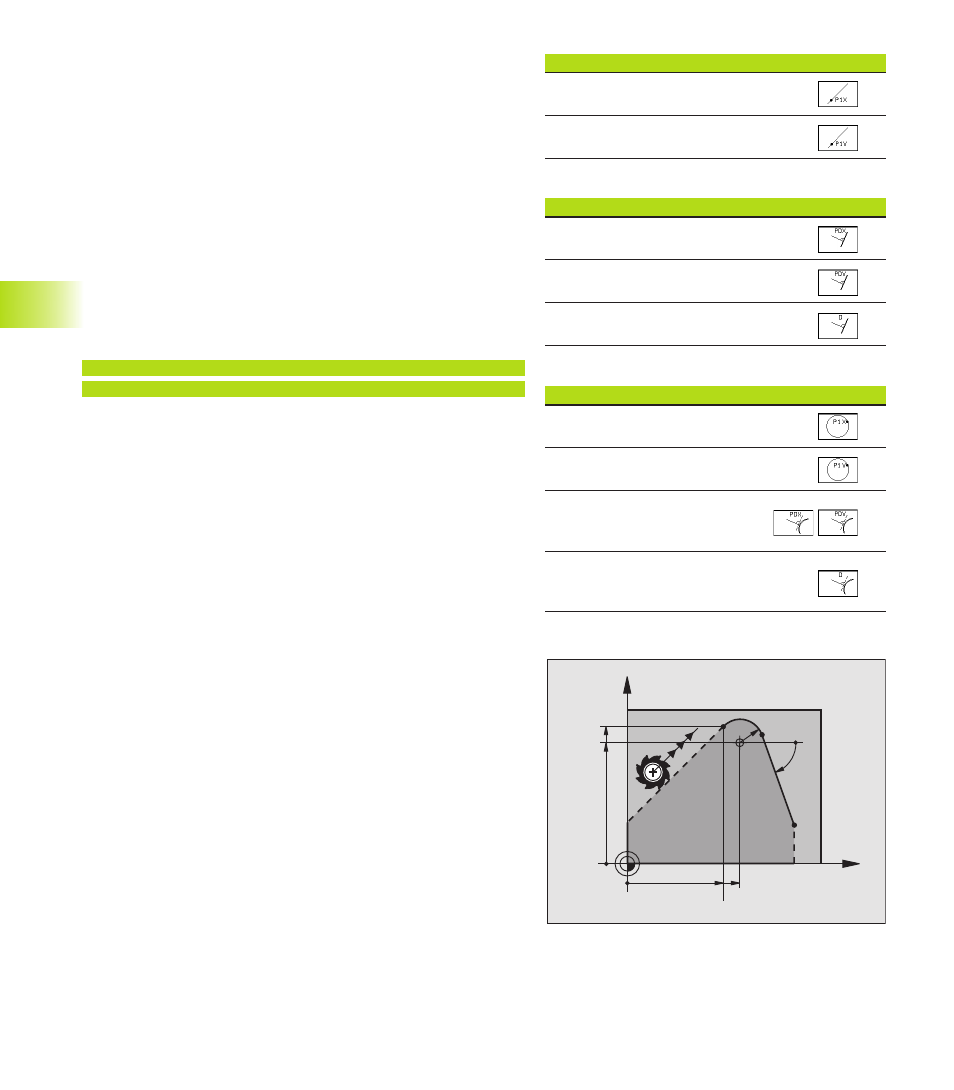

Véase la figura abajo a la derecha.
Puntos auxiliares sobre la recta Softkey
Coordenada X del punto auxiliar P1
Coordenada Y del punto auxiliar P1
Puntos auxiliares fuera de la recta Softkey
Coordenada X del punto auxiliar
Coordenada Y del punto auxiliar
Distancia del punto auxiliar a las rectas
Ptos. auxiliares sobre/junto tray. circ. Softkey
Coordenada X del punto auxiliar P1
Coordenada Y del punto auxiliar P1
Coordenadas de un punto auxiliar
junto a la trayectoria circular
Distancia del punto auxiliar
a la trayectoria circular
X
Y
53
60.071
50
42.929
R10
70°
