9 Programación: Subprogramas y repeticiones parciales de un programa 202
9.6 Ejemplos de programación

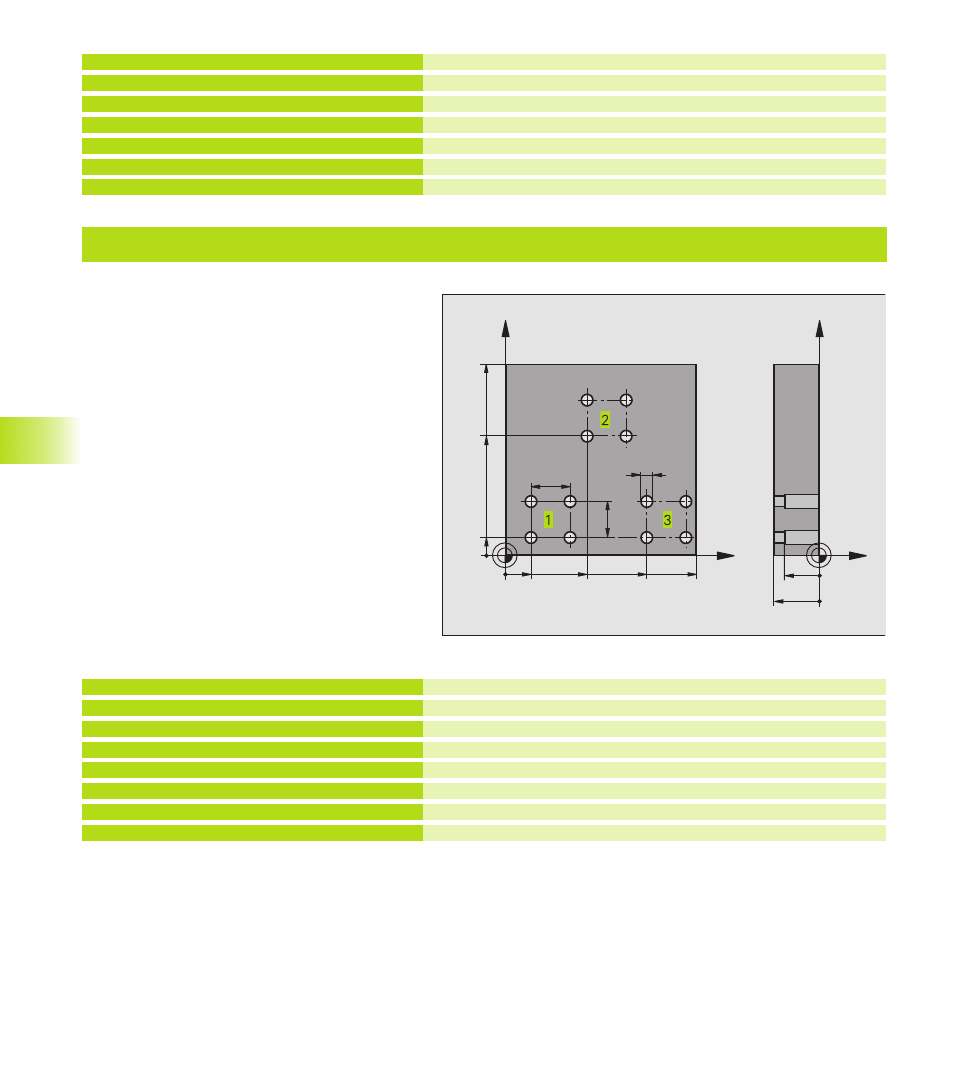

Ejemplo: Grupos de taladros con varias herramientas
Desarrollo del programa
■ Programación de los ciclos de mecanizado en
el programa principal
■ Llamada a la figura de taladros
completa (subprograma 1)
■ Llegada al grupo de taladros del subprograma
1, llamada al grupo de taladros (subprograma 2)
■ Programar una sóla vez el grupo de taladros en
el subprograma 2
14 LBL 1
15 CYCL CALL
16 L IX+20 R0 FMAX M99
17 L IY+20 R0 FMAX M99
18 L IX-20 R0 FMAX M99
19 LBL 0
20 END PGM UP1 MM
Principio del subprograma 1: Grupo de taladros
1er taladro
Llegada al 2º taladro, llamada al ciclo
Llegada al 3er taladro, llamada al ciclo
Llegada al 4º taladro, llamada al ciclo
Final del subprograma 1
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4
4 TOOL DEF 2 L+0 R+3
5 TOOL DEF 3 L+0 R+3,5
6 TOOL CALL 1 Z S5000
7 L Z+250 R0 FMAX
Definición de la hta. Broca de centraje
Definición de la hta. Taladro
Definición de la hta. Escariador
Llamada a la hta. Broca de centraje
Retirar la herramienta
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
