HEIDENHAIN TNC 410 Manual del usuario
Página 166
153
TNC 410 de HEIDENHAIN
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as

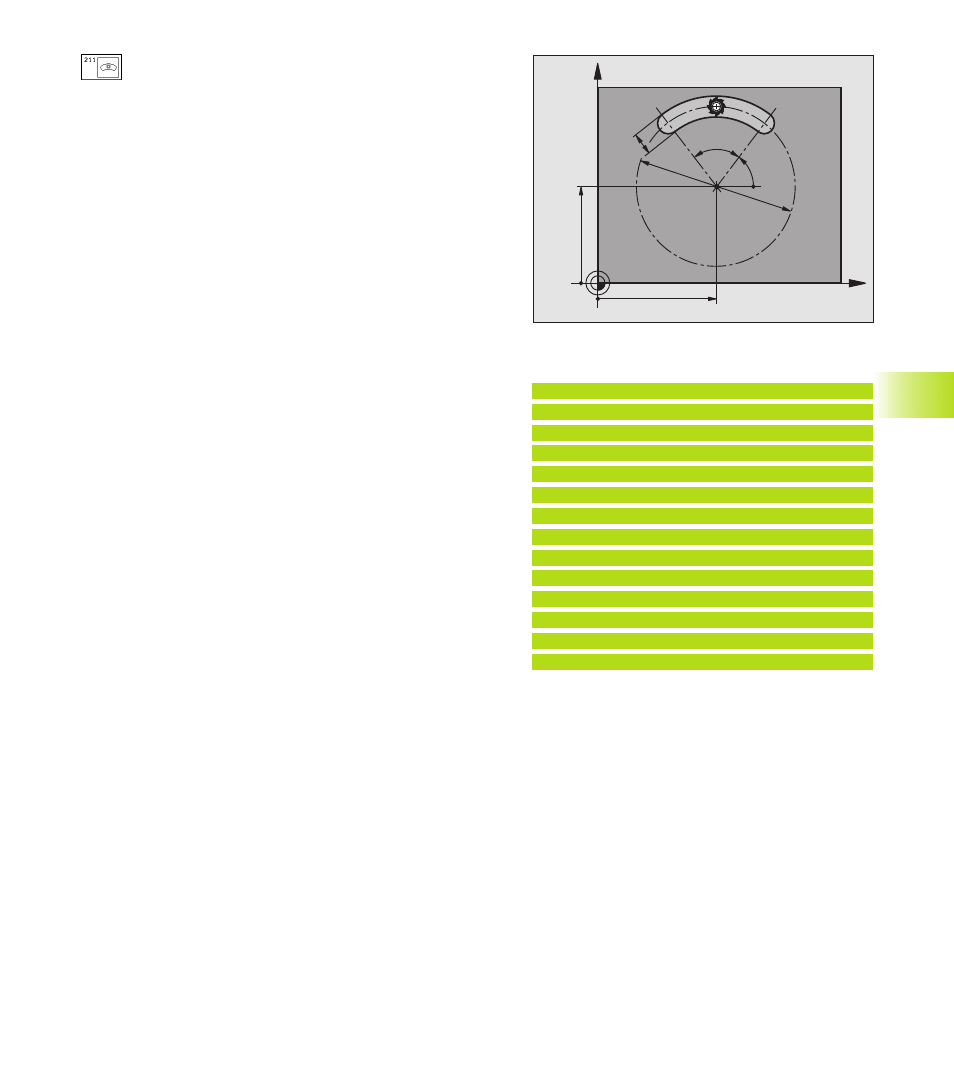

X
Y
Q217
Q216
Q248
Q245
Q219
Q244
ú
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú
Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la ranura
ú
Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
ú
Profundidad de pasada Q202 (valor incremental):
Medida, según la cual se aproxima la hta. en total en
un movimiento pendular en el eje de la misma.
ú
Tipo de mecanizado (0/1/2) Q215: Determinar el tipo
de mecanizado:
0: Desbaste y acabado
1: Sólo desbaste
2: Sólo acabado
ú
Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú
2ª distancia de seguridad Q204 (valor incremental):
Coordenada Z en la cual no se puede producir ninguna
colisión entre la hta. y la pieza
ú
Centro 1er eje Q216 (valor absoluto): Centro de la
ranura en el eje principal del plano de mecanizado
ú
Centro 2º eje Q217 (valor absoluto): Centro de la
ranura en el eje transversal del plano de mecanizado
ú
Diámetro del círculo teórico Q244: Introducir el
diámetro del círculo teórico
ú
Longitud lado 2 Q219: Introducir la anchura de la
ranura; cuando la anchura de la ranura es igual al
diámetro de la hta. , el TNC sólo realiza el desbaste
(fresado de la ranura)
ú
Angulo inicial Q245 (valor absoluto): Introducir el
angulo del punto inicial en coordenadas polares
ú
Angulo de abertura de la ranura Q248 (valor
incremental): Introducir el ángulo de abertura de la
ranura
Ejemplo de frases NC:
52 CYCL DEF 211 RANURA CIRCULAR
Q200=2
;DISTANCIA DE SEGURIDAD
Q201=-20
;PROFUNDIDAD
Q207=500
;AVANCE DE FRESADO
Q202=5
;PROFUNDIDAD DE PASADA
Q215=0
;TIPO DE MECANIZADO
Q203=+0
;COORD. SUPERFICIE PIEZA
Q204=50
;2ª DISTANCIA SEGURIDAD
Q216=+50
;CENTRO EN EJE 1
Q217=+50
;CENTRO EN EJE 2
Q244=80
;DIAMETRO CIRCULO TEORICO
Q219=12
;LONGITUD LADO 2
Q245=+45
;ANGULO INICIAL
Q248=90
;ANGULO DE ABERTURA
