GIRO (ciclo 10)

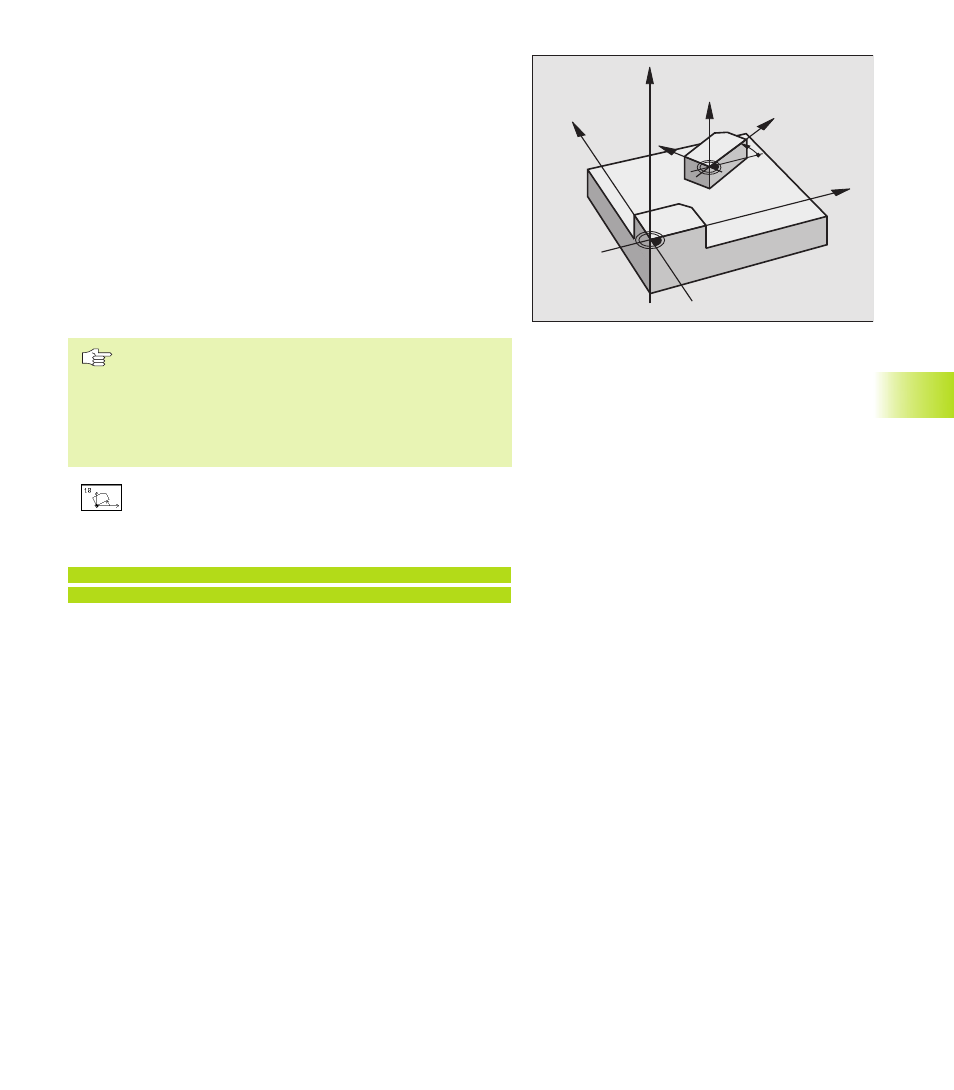

Dentro de un programa el TNC puede girar el sistema de
coordenadas en el plano de mecanizado según el punto cero
activado.
Activación
El GIRO se activa a partir de su definición en el programa. También
actúa en el modo de funcionamiento Posicionamiento manual. El
TNC visualiza los ángulos de giro activados en la visualización de
estados adicional.
Eje de referencia para el ángulo de giro:
■ Plano X/Y Eje X
■ Plano Y/Z Eje Y
■ Plano Z/X Eje de la herramienta
Antes de la programación deberá tenerse en cuenta
El TNC elimina una corrección de radio activada
mediante la definición del ciclo 10. Si es preciso se
programa de nuevo la corrección de radio.
Después de definir el ciclo 10, hay que desplazar los dos
ejes del plano de mecanizado para poder activar el giro.
ú GIRO: Introducir el ángulo de giro en grados (°) .
Campo de introducción: -360° a +360° (valores
absolutos o incrementales)
Ejemplo de frases NC:
81 CYCL DEF 10.0 GIRO
82 CYCL DEF 10.1 ROT+12.357
Anulación
Se programa de nuevo el ciclo GIRO indicando el ángulo de giro 0°.
Z
Z
X
X
Y
Y
8.8 Ciclos para la traslación de coordenadas
