94 6 Programación: Programación de contornos

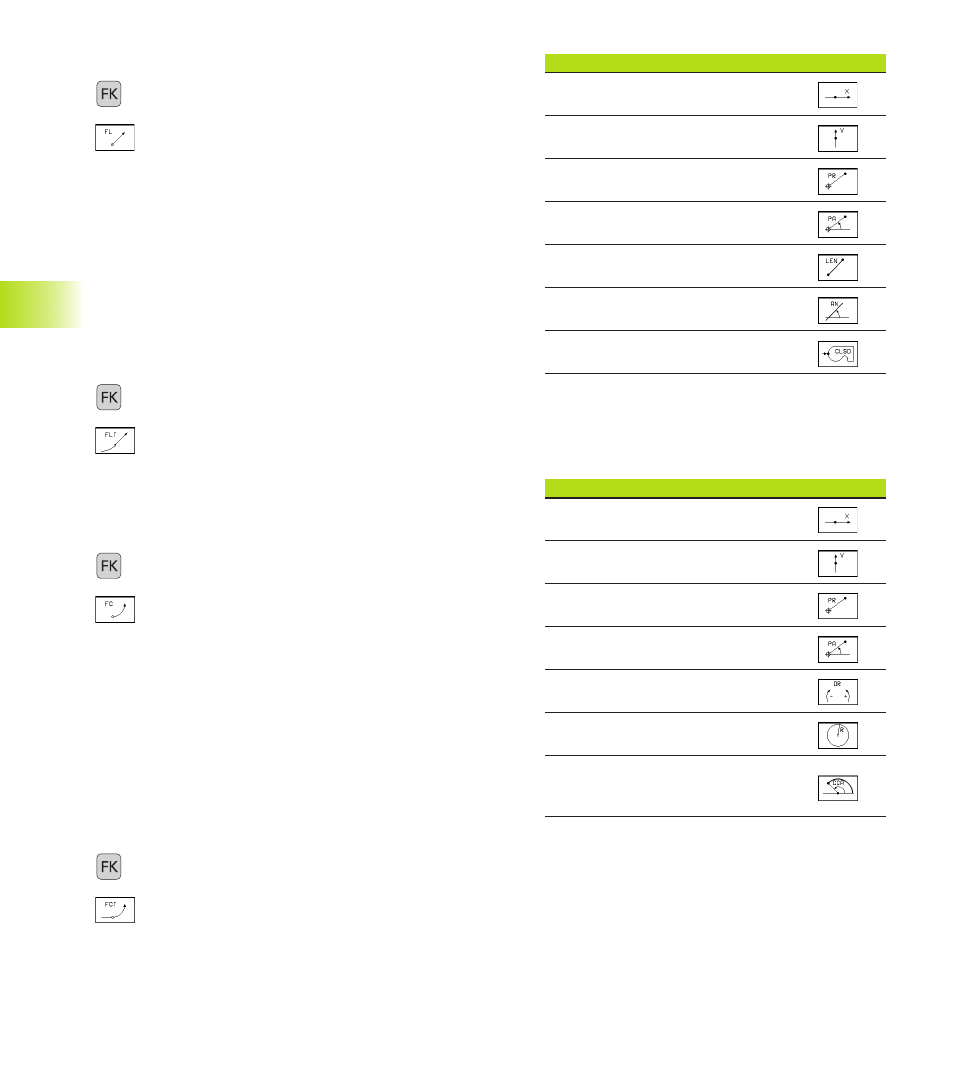

Indicaciones directas de trayc. circular Softkey
Coord. X del pto. final de la tray. circular
Coord. Y del pto. final de la tray. circular
Radio en coordenadas polares
Angulo en coordenadas polares
Sentido de giro de la trayectoria circular
Radio de la trayectoria circular
Angulo de referencia para el final
del círculo
6.6
Tipos de tr
a
y
ect
or
ia – Pr
ogr
amación libr
e de cont
or
nos FK
Programación libre de rectas
ú Visualizar las softkeys para la Programación libre de
contornos: Pulsar la tecla FK
ú Abrir el diálogo para rectas flexibles: Pulsar la softkey
FL. El TNC visualiza otras softkeys. Véase tabla a la
dcha.
ú Mediante dichas softkeys se introducen en la frase
todas las indicaciones conocidas. Hasta que las
indicaciones sean suficientes el gráfico FK muestra el
contorno programado en rojo. Si hay varias soluciones
el gráfio se visualiza en color verde. Véase “Gráfico de
la programación libre de contornos“.
En la página siguiente hay ejemplos de frases NC.
Recta tangente
Cuando la recta se une tangencialmente a otra trayectoria del
contorno, se abre el diálogo con la softkey FLT:
ú Visualizar las softkeys para la Programación libre de
contornos: Pulsar la tecla FK
ú Abrir el diálogo: Pulsar la softkey FLT
ú Mediante las softkeys (véase tabla de la derecha) se
introducen en la frase todas las indicaciones
conocidas
Programación libre de trayectorias circulares
ú Visualizar las softkeys para la Programación libre de
contornos: Pulsar la tecla FK
ú Abrir el diálogo para arcos de círculo flexibles: Pulsar la
sofktey FC; el TNC muestra sofkteys para indicaciones
directas sobre la trayectoria circular o indicaciones
sobre el punto central del círculo; véase la tabla de la
dcha.
ú Mediante dichas softkeys se introducen en la frase
todos los datos conocidos: Hasta que son suficientes
las indicaciones, el gráfico FK muestra el contorno
programado en rojo; si hay varias soluciones estas
aparecen en color verde; véase “Gráfico de libre
programación de contornos“
Trayectoria circular tangente
Cuando la trayectoria circular se une tangencialmente a otra
trayectoria del contorno, se abre el diálogo con la softkey FCT:
ú Visualizar las softkeys para la Programación libre de
contornos: Pulsar la tecla FK
ú Abrir el diálogo: Pulsar la softkey FCT
ú Mediante las softkeys (tabla de la derecha) se
introducen en la frase todas las indicaciones
conocidas
Datos conocidos Softkey
Coordenada X del pto. final de la recta
Coordenada Y del pto. final de la recta
Radio en coordenadas polares
Angulo en coordenadas polares
Longitud de las rectas
Pendiente de la recta
Principio/final del contorno cerrado
Para referencias a otras frases véase el apartado
“Referencias relativas“; para puntos auxliares el
apartado “Puntos auxiliares“en este mismo
capítulo.
