50 5 Programación: Herramientas
Tabla de posiciones para cambiador de herramientas
Para el cambio automático de herramientas, se programa la tabla
TOOLP.TCH (TOOL Pocket en inglés posición de la herramienta).
Seleccionar la tabla de posiciones
ú En el modo de funcionamiento Memorizar/Editar programa
ú Llamada a la gestión de ficheros
ú Desplazar el cursor sobre TOOLP.TCH. Confirmar con la
tecla ENT
ú En un modo de funcionamiento de ”Máquina”
ú Seleccionar la tabla de htas.:
Pulsar la softkey TABLA HTAS.
ú Seleccionar la tabla de posiciones:
Pulsar la softkey TABLA POSIC.
ú Fijar la softkey EDITAR en ON
Cuando se ha abierto una tabla de herramientas para editarla, con
las teclas cursoras se puede desplazar el cursor sobre cualquier

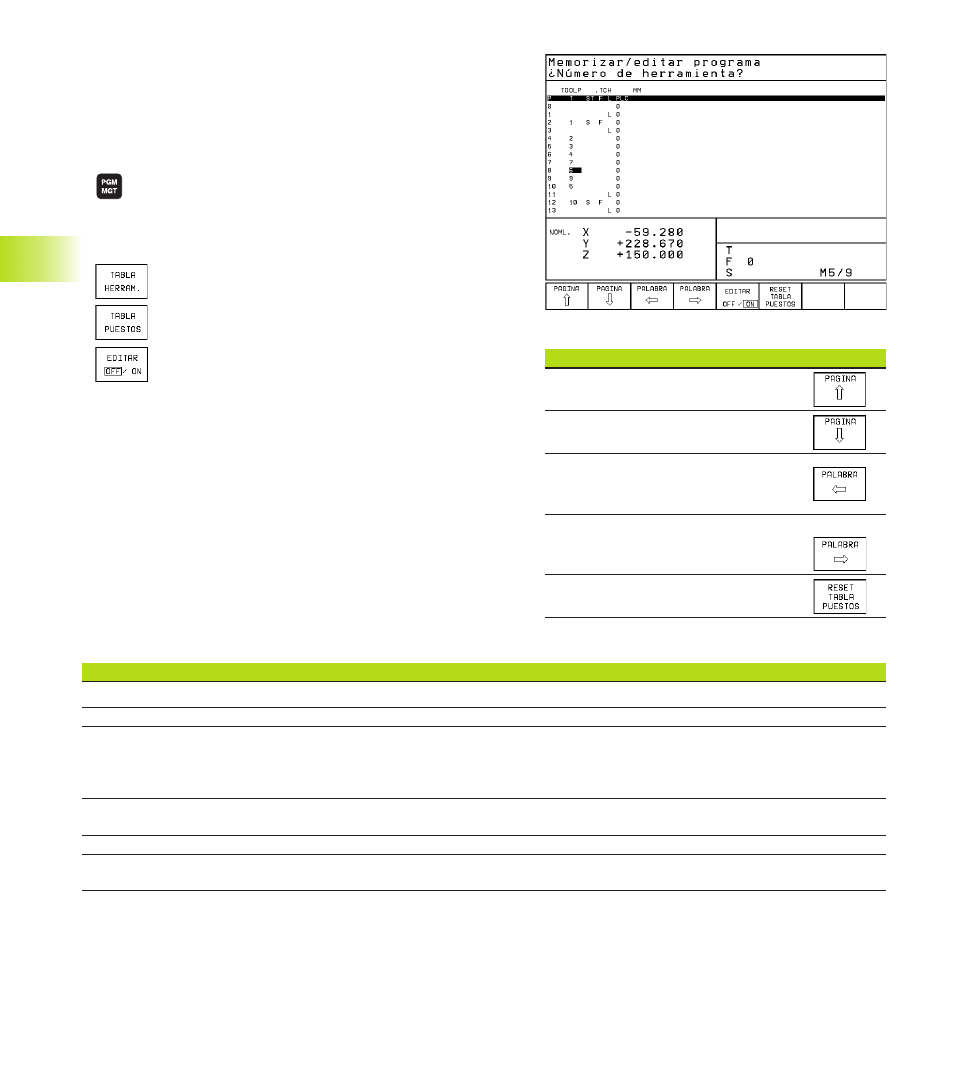

posición de la tabla (véase figura arriba a la derecha). En cualquier
posición se pueden sobreescribir los valores memorizados e
introducir nuevos valores.
No se puede utilizar por duplicado un número de hta. en la tabla de
posiciones. Si es preciso el TNC emite un aviso de error, al salir de
la tabla de htas.
En la tabla de posiciones se pueden introducir las siguientes
informaciones sobre la herramienta:
5.2 D
a
tos de la her
ramienta
Abrev. Introducciones
P Nº de posición de la hta. en el almacén de htas.
T Número de la herramienta
ST La herramienta es especial (ST:de Special Tool = en
inglés herramienta especial); si la hta. especial ocupa
posiciones delante y detrás de su posición, dichas
posiciones también deben bloquearse (estado L)
F Devolver siempre la hta. a la misma posición en el almacén
(F: deFixed = en inglés determinada)
L Bloquear la posición (L: de Locked = en inglés bloqueado)
PLC Información sobre esta posición de la herramienta
que se quiere transmitir al PLC
Diálogo
–
Número de hta.?
Herramienta especial ?
Posición fija?
Posición bloqueada?
Estado del PLC ?
Funciones edición p. tablas de pos. Softkey
Seleccionar la pág. anterior de la tabla
Seleccionar la pág. sig. de la tabla
Desplazar el cursor una columna
hacia la izquierda
Desplazar el cursor una columna
hacia la derecha
Anular la tabla de posiciones
