8 Programación: Ciclos 148
Antes de la programación deberá tenerse en cuenta
El signo del parámetro profundidad determina la
dirección del mecanizado.
Si se quiere realizar un acabado de la isla, deberá
utilizarse una fresa con dentado frontal cortante en el
centro (DIN 844). Para ello deberá introducirse un valor
pequeño para el avance al profundizar.

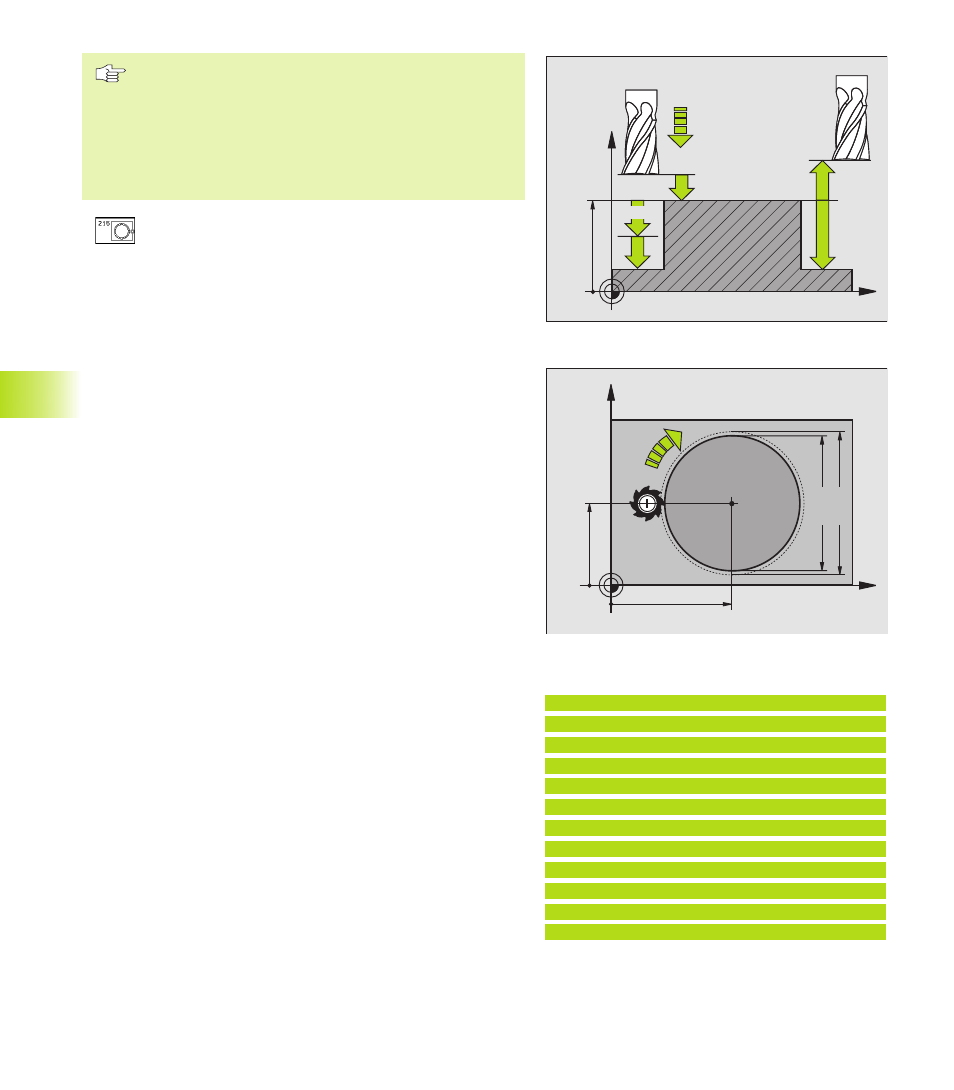

ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la isla
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. al profundizar en mm/min.
Cuando se penetra en la pieza, introducir un valor
pequeño; para una profundización en vacio introducir
un valor mayor
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
ú Centro 1er eje Q216 (valor absoluto): Centro de la isla
en el eje principal del plano de mecanizado
ú Centro 2º eje Q217 (valor absoluto): Centro de la isla
en el eje transversal del plano de mecanizado
ú Diámetro del bloque de la pieza Q222: Diámetro de la
isla premecanizada; introducir el diámetro del bloque
de la pieza mayor al diámetro de la pieza terminada
ú Diámetro de la pieza terminada Q223: Diámetro de la
isla acabada; introducir un diámetro de la pieza
acabada menor al del bloque de la pieza.
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
Ejemplo de frases NC:
43 CYCL DEF 215 ACABADO ISLA
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASADA
Q207=500 ;AVANCE DE FRESADO
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DISTANCIA SEGURIDAD
Q216=+50 ;CENTRO EN EJE 1
Q217=+50 ;CENTRO EN EJE 2
Q222=81 ;DIAMETRO DEL BLOQUE
Q223=80 ;DIAMETRO PIEZA ACABADA
