201 TNC 410 de HEIDENHAIN

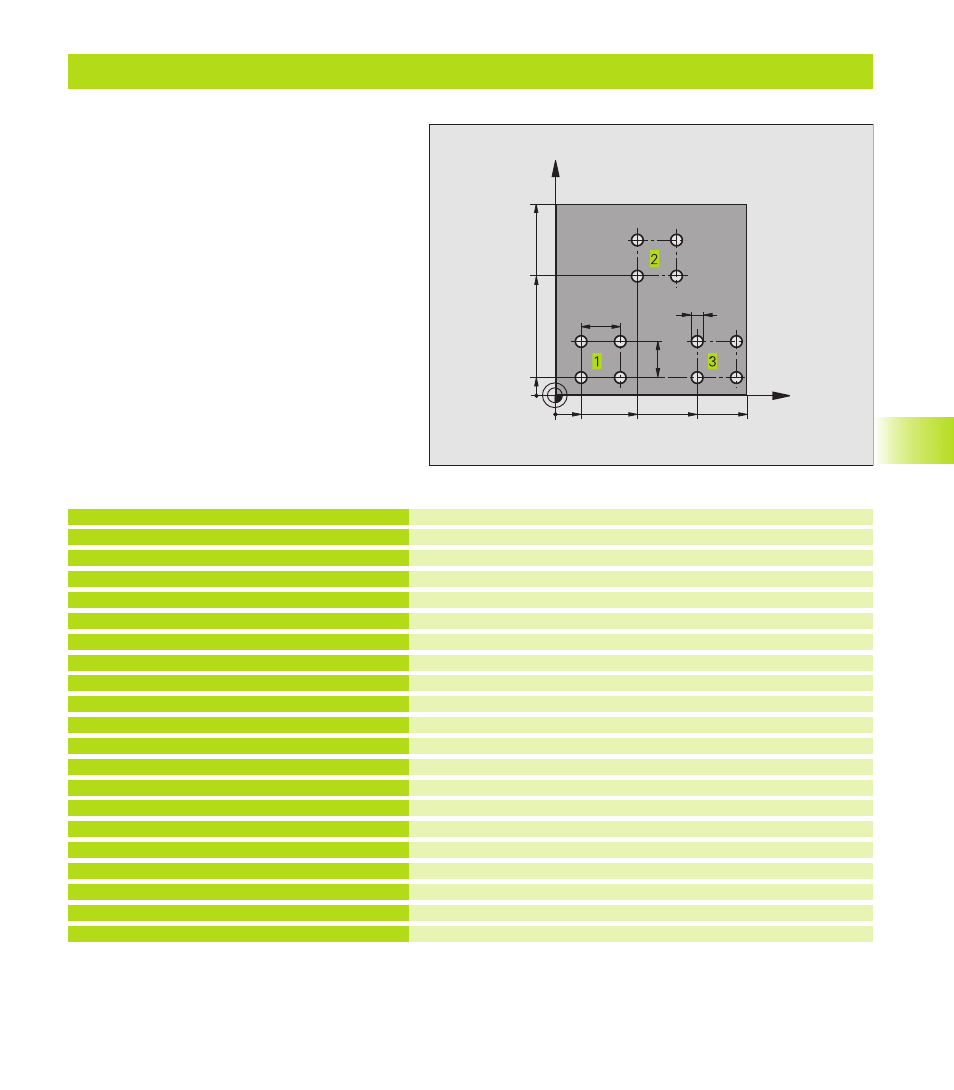

Ejemplo: Grupos de taladros
9.6 Ejemplos de programación
Ejemplo: Grupos de taladros
Desarrollo del programa
■ Llegada al grupo de taladros en el programa
principal
■ Llamada al grupo de taladros (subprograma 1)
■ Programar una sola vez el grupo de taladros en
el subprograma 1
0 BEGIN PGM UP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5
4 TOOL CALL 1 Z S5000
5 L Z+250 R0 FMAX
6 CYCL DEF 200 TALADRADO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-10 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASADA
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=10 ;2ª DISTANCIA DE SEGURIDAD
7 L X+15 Y+10 R0 FMAX M3
8 CALL LBL 1
9 L X+45 Y+60 R0 FMAX
10 CALL LBL 1
11 L X+75 Y+10 R0 FMAX
12 CALL LBL 1
13 L Z+250 R0 FMAX M2
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Llegada al punto de partida del grupo de taladros 1
Llamada al subprograma para el grupo de taladros
Llegada al punto de partida del grupo de taladros 2
Llamada al subprograma para el grupo de taladros
Llegada al punto de partida del grupo de taladros 3
Llamada al subprograma para el grupo de taladros
Final del programa principal
X
Y
15
60
100
100
75
10
45
20
20
5
