88 6 Programación: Programación de contornos

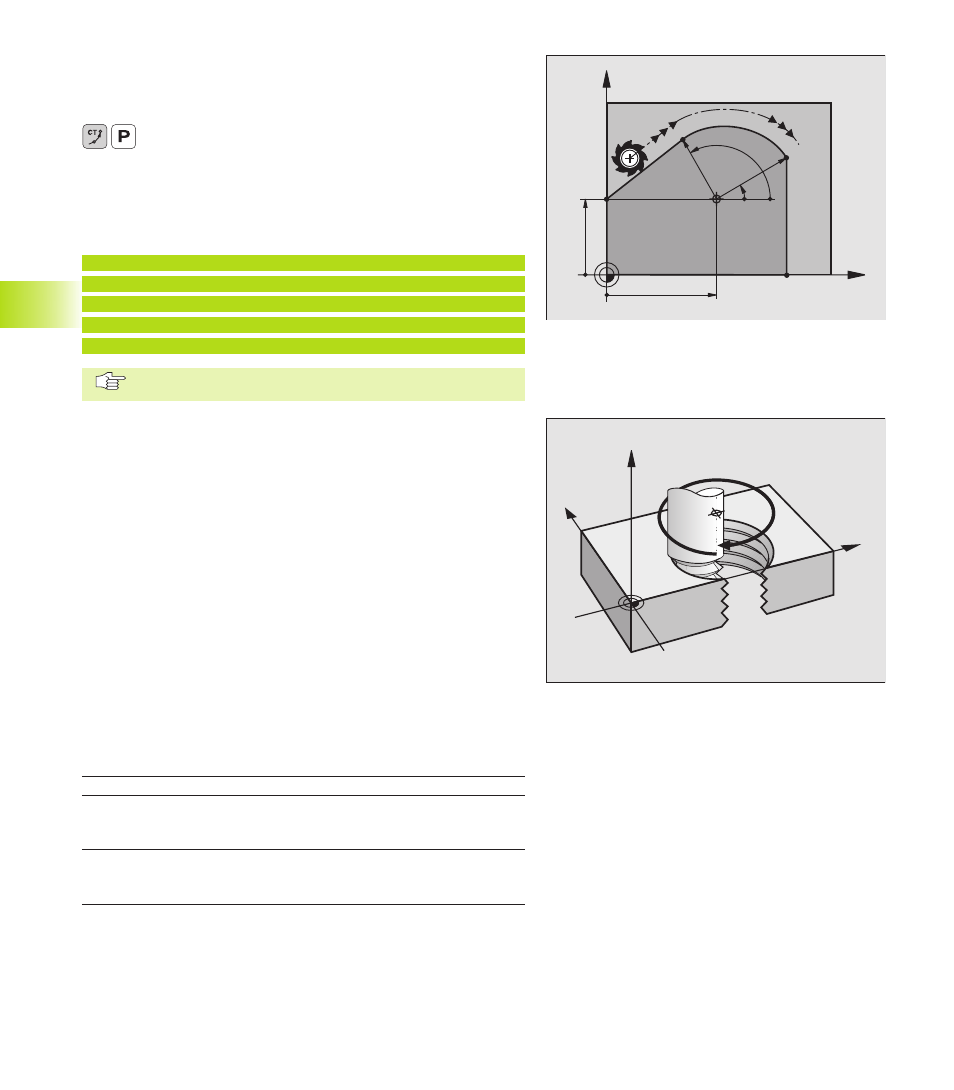

Trayectoria circular tangente CTP
La herramienta se desplaza según un círculo tangente a la
trayectoria anterior del contorno.
ú Radio en coordenadas polares PR: Introducir la
distancia del punto final de la trayectoria circular al
polo CC
ú Angulo en coordenadas polares PA: Posición angular
del punto final de la trayectoria circular
Ejemplo de frases NC
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
¡El polo CC no es el punto central del círculo del contorno!
Hélice (Interpolación helicoidal)
Una hélice se produce por la superposición de un movimiento
circular y un movimiento lineal perpendiculares. La trayectoria
circular se programa en un plano principal.
Los movimientos para la hélice sólo se pueden programar en
coordenadas polares.
Aplicación
■ Roscados interiores y exteriores de grandes diámetros
■ Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del
ángulo total, que recorre la herramienta sobre la hélice y la altura
total de la misma.
Para el mecanizado en la direc. de fresado de abajo a arriba se tiene:
Nº de pasos n Pasos de roscado + sobrepaso del re-
corrido al principio y final de la rosca
Altura total h Paso P x nº de pasos n
Angulo total IPA Número de pasos x 360° + ángulo para
en incremental el principio de la rosca + ángulo para el
sobrepaso del recorrido
Coordenada Z Paso P x (pasos de roscado +
inicial sobrepaso del recorrido al principio de
la rosca)
