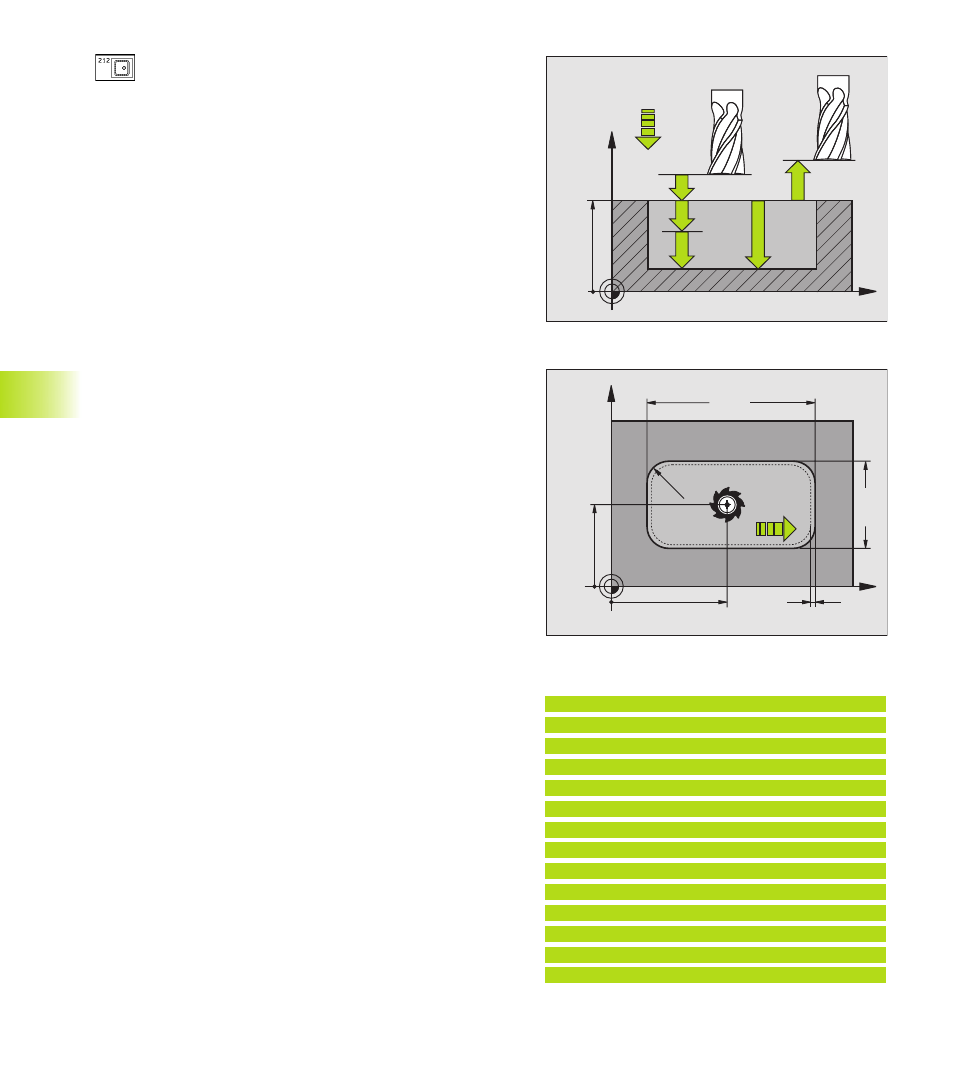

8 Programación: Ciclos 142
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la cajera
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la herramienta al profundizar en
mm/min. Cuando se profundiza en la pieza se define
un valor inferior al indicado en Q207.
ú Profundidad de pasada Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
ú Centro 1er eje Q216 (valor absoluto): Centro de la
cajera en el eje principal del plano de mecanizado
ú Centro 2º eje Q217 (valor absoluto): Centro de la cajera
en el eje transversal del plano de mecanizado
ú Longitud lado 1 Q218 (valor incremental): Longitud de
la cajera, paralela al eje principal del plano de
mecanizado
ú Longitud lado 2 Q219 (valor incremental): Longitud de
la cajera, paralela al eje transversal del plano de
mecanizado
ú Radio de la esquina Q220: Radio de la esquina de la
cajera. Si no se indica nada, el TNC programa el radio
de la esquina igual al radio de la hta.
ú Sobremedida 1er eje Q221 (valor incremental):
Sobremedida en el eje principal del plano de
mecanizado, referido a la longitud de la cajera. EL TNC
sólo lo necesita para el cálculo de la posición previa
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Ejemplo de frases NC:
34 CYCL DEF 212 ACABADO DE CAJERA
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASADA
Q207=500 ;AVANCE DE FRESADO
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DISTANCIA SEGURIDAD
Q216=+50 ;CENTRO EN EJE 1
Q217=+50 ;CENTRO EN EJE 2
Q218=80 ;LONGITUD LADO 1
Q219=60 ;LONGITUD LADO 2
Q220=5 ;RADIO ESQUINA
Q221=0 ;SOBREMEDIDA
