14 Funciones MOD 272
14.6 Selección de la visualización de
posiciones
Para el funcionamiento Manual y los modos de funcionamiento de
ejecución del programa se puede influir en la visualización de
coordenadas:

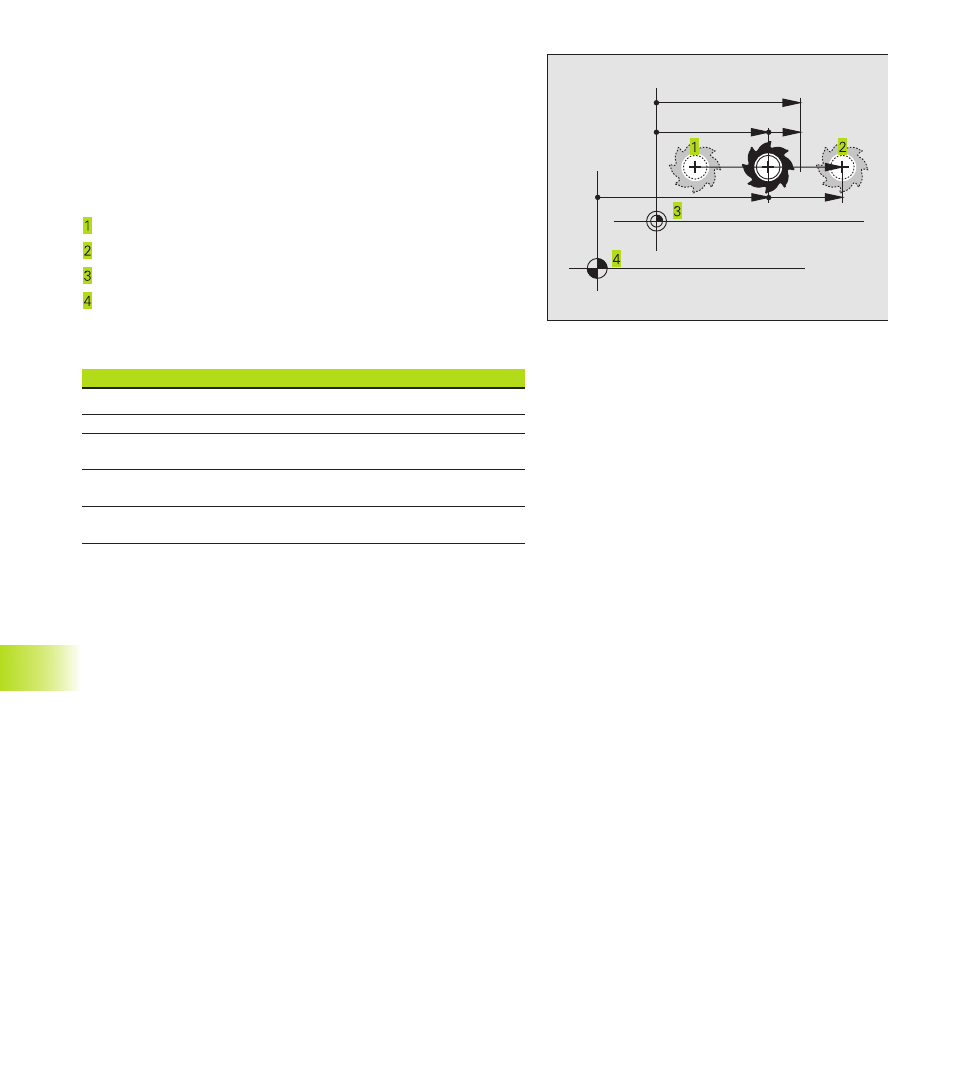

En la figura de la derecha se pueden observar diferentes posiciones
de la hta.
Posición de salida
Posición de destino de la herramienta
Cero pieza
Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden
seleccionar las siguientes coordenadas:
Función Visualización
Posición nominal; valor actual indicado por el TNC NOML.
Posición real; posición actual de la hta. REAL
Posición de referencia; posición real referida al REF
punto cero de la máquina
Recorrido restante hasta la posición programada;
R. REST.
diferencia entre la posición real y la posición de destino
Error de arrastre; diferencia entre la posición nominal
E. ARR
y real
Con la función MOD Visualización 1 de posiciones se selecciona la
visualización de posiciones en la visualización de estados. Con la
función MOD Visualización 2 de posiciones se selecciona la
visualización de posiciones en la visualización de estados adicional.
14.7 Selección del sistema métrico
Con la función MOD cambiar MM/PULG. se determina si el TNC
visualiza las coordenadas en mm o en pulgadas.
■ Sistema métrico: P.ej. X = 15,789 (mm) Función MOD
conmutación MM/PULG. : MM. Visualización con 3 posiciones
detrás de la coma
■ Sistema en pulgadas: P.ej. X = 0,6216 (pulg.) Conmutar la función
MOD MM/PULG. Visualización con 4 posiciones detrás de la coma
Esta función MOD también determina el sistema métrico cuando
se abre un programa nuevo.
