95 TNC 410 de HEIDENHAIN
Punto central de círculos de libre programación
Para las trayectorias de libre programación, con las indicaciones que
se introducen, el TNC calcula un punto central del círculo. De esta
forma también se puede programar en una frase un círculo
completo en una frase con la programación FK.
Si se quiere definir el punto central del círculo en coordenadas
polares, se define el polo con la función FPOL en vez de con CC.
FPOL actua hasta la siguiente frase con FPOL y se determina en
coordenadas cartesianas.
Un punto central del círculo programado de forma convencional o
ya calculado no actua más en el apartado FK como polo o como
punto central del círculo: Cuando se programan convencionalmente
coordenadas polares que se refieren a un polo determinado
anteriormente en una frase CC, hay que introducir de nuevo dicho
polo con una frase CC.
Ejemplo de frases NC para FL, FPOL y FCT
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15

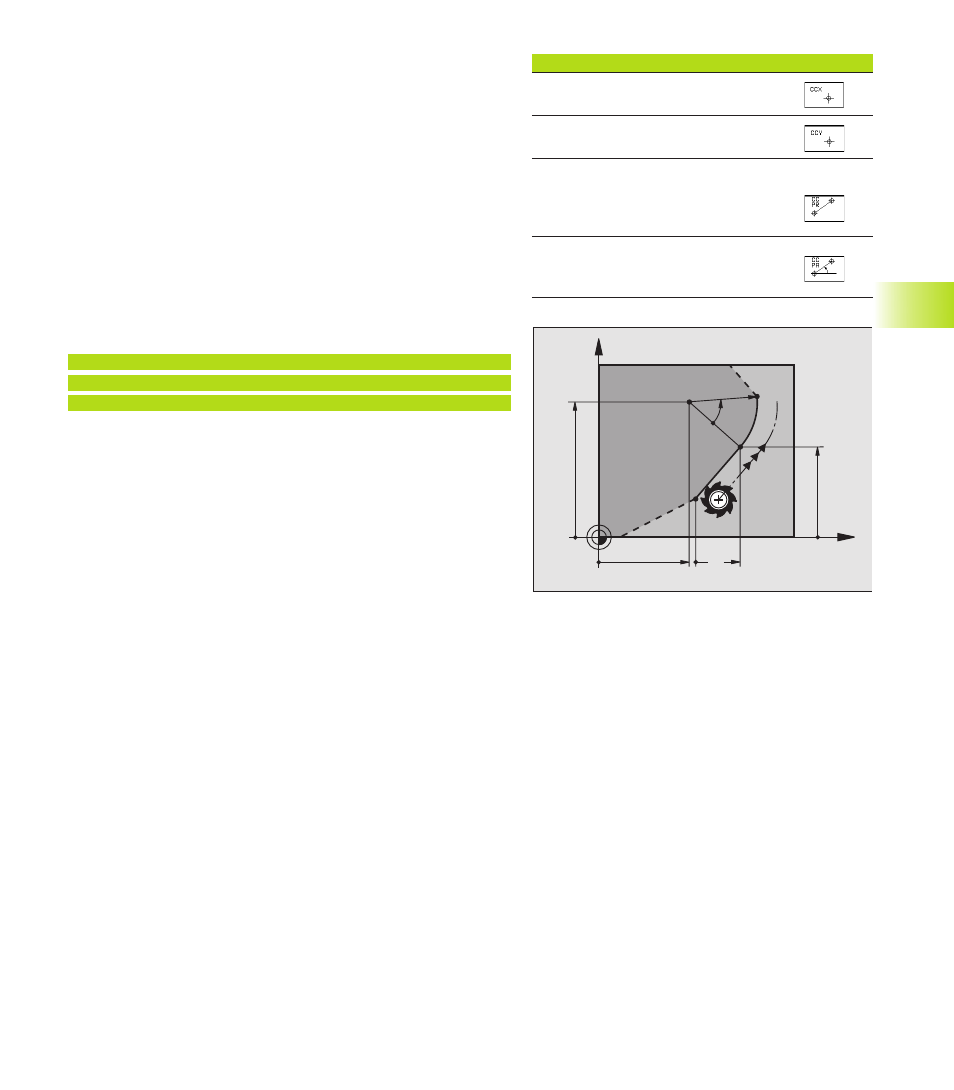

Véase la figura en el centro a la dcha.
X
Y
20
30
10
20
R15
30°
6.6
Tipos de tr
a
y
ect
or
ia – Pr
ogr
amación libr
e de cont
or
nos FK
Indicaciones del pto. central del círculo Softkey
Coordenada X del pto. central del círculo
Coordenada Y del pto. central del círculo
Radio en coordenadas polares
del pto. central del círculo
(referido a FPOL)
Angulo en coordenadas polares del
punto central del círculo
