133 TNC 410 de HEIDENHAIN
ROSCADO CON MACHO (ciclo 2)
1 La hta. se desplaza hasta la profundidad del taladro en una sóla
pasada.
2 Después se invierte la dirección de giro del cabezal y la hta.
retrocede a la posición inicial una vez transcurrido el tiempo de
espera
3 En la posición inicial se invierte de nuevo la dirección de giro del
cabezal
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre
la superficie de la pieza).
El signo del parámetro profundidad determina la
dirección del mecanizado.
La hta. debe estar sujeta con un sistema de
compensación de longitud. La compensación de
longitud tiene en cuenta la tolerancia del avance y de las
revoluciones durante el mecanizado.
Mientras se ejecuta el ciclo no está activado el
potenciómetro de override de las revoluciones. El
potenciómetro para el override del avance está limitado
(determinado por el constructor de la máquina, consultar
en el manual de la máquina).
Para el roscado a derechas activar el cabezal con M3, para
el roscado a izquierdas con M4.

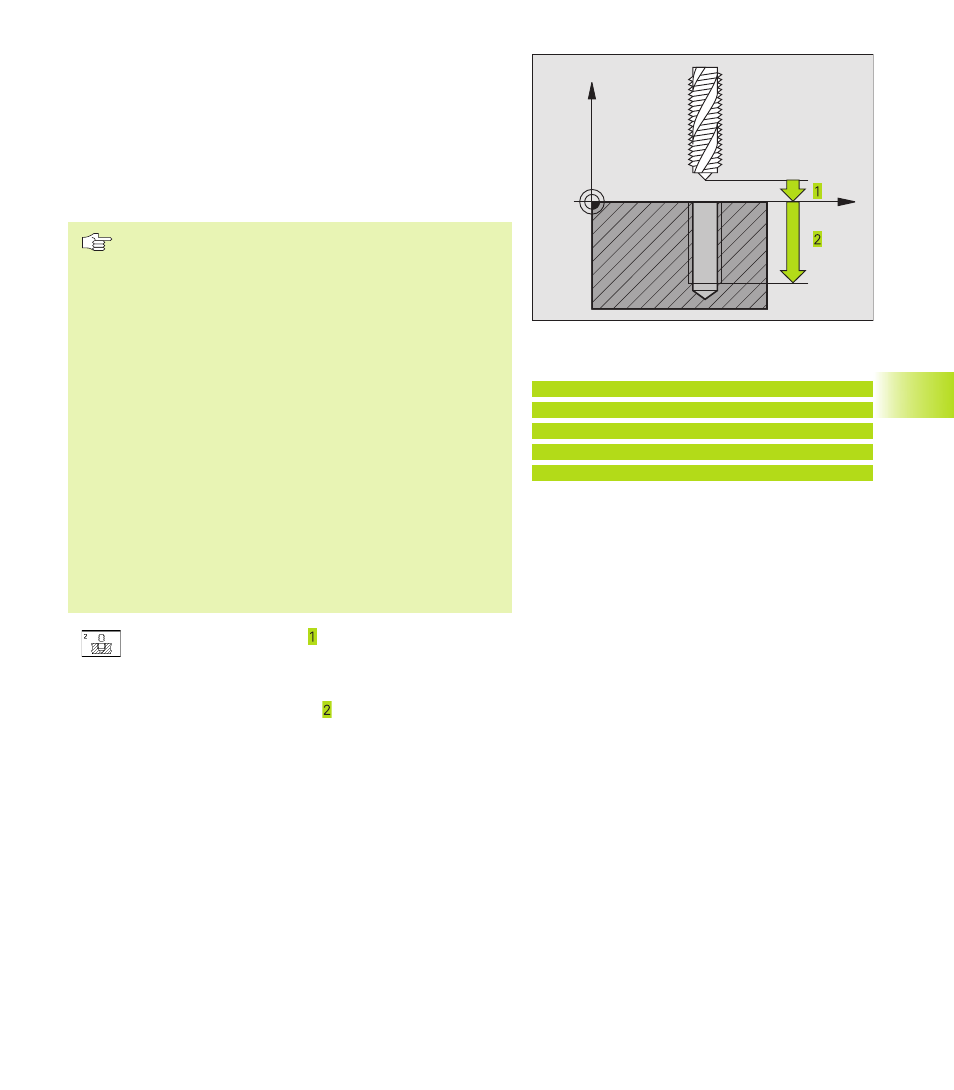

ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la
superficie de la pieza; Valor orientativo: 4 veces el paso
de roscado
ú Profundidad de taladrado (longitud del roscado,
valor incremental): Distancia entre la superficie de la
pieza y el final de la rosca
ú Tiempo de espera en segundos: Se introduce un valor
entre 0 y 0,5 segundos, para evitar un acuñamiento de
la hta. al retroceder esta
ú Avance F: Velocidad de desplazamiento de la hta.
durante el roscado
Cálculo del avance: F = S x p
F: Avance mm/min)
S: Revoluciones del cabezal (rpm)
p: Paso del roscado (mm)
8.3 Ciclos de taladrado
X
Z
Ejemplo de frases NC:
13 CYCL DEF 2.0 ROSCADO
14 CYCL DEF 2.1 DIST. 2
15 CYCL DEF 2.2 PROF. -20
16 CYCL DEF 2.3 T.ESP. 0
17 CYCL DEF 2.4 F100
