127 TNC 410 de HEIDENHAIN

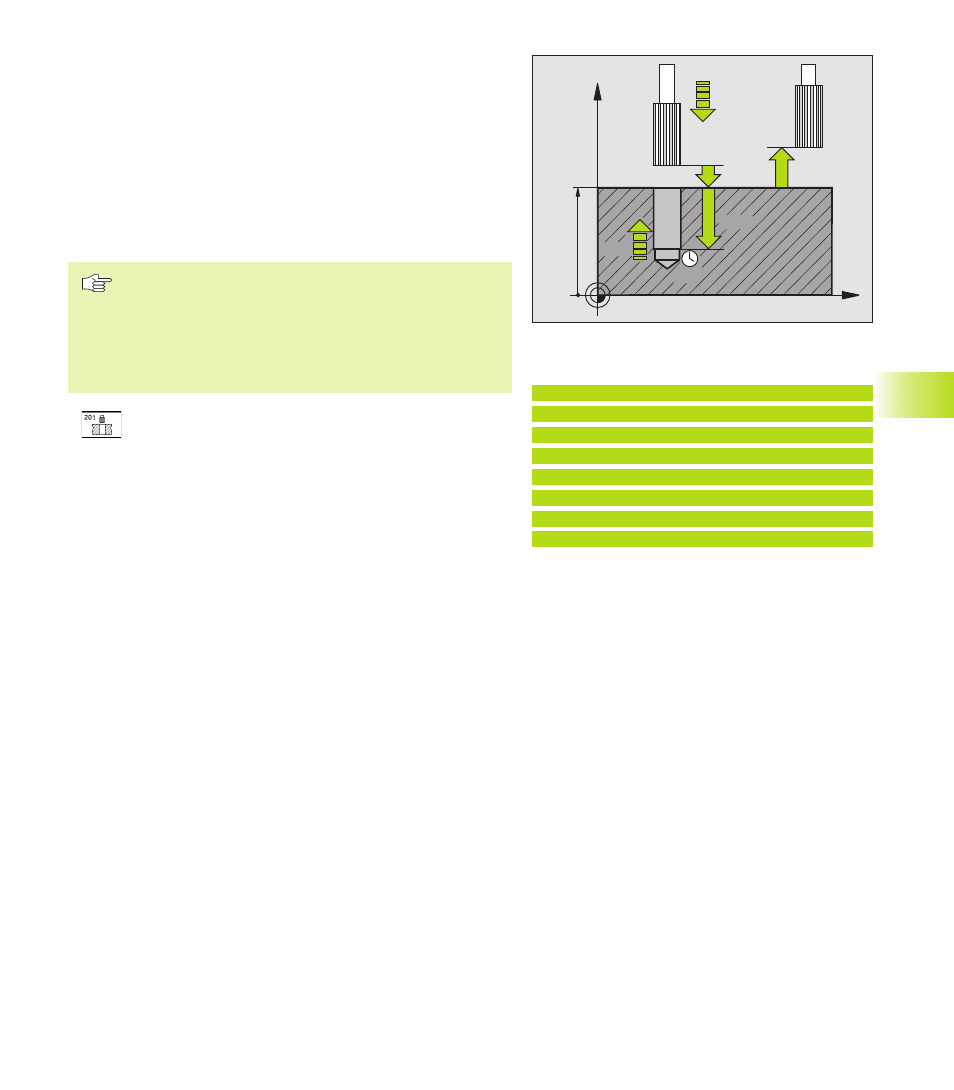

ESCARIADO (ciclo 201)
1 El TNC posiciona la hta. en el eje de la misma en marcha rápida
FMAX a la distancia de seguridad programada sobre la superficie
de la pieza
2 La herramienta penetra con el avance F introducido hasta la
profundidad programada.
3 Si se ha programado, la hta. espera en la base del taladro
4 A continuación, el TNC retira la hta. con el avance F a la distancia
de seguridad, y desde allí, si se ha programado, con FMAX a la 2ª
distancia de seguridad
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
El signo del parámetro profundidad determina la
dirección del mecanizado.
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base del taladro
ú Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el escariado en mm/min
ú Tiempo de espera abajo Q211: Tiempo en segundos
que espera la hta. en la base del taladro
ú Avance de retroceso Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en
mm/min. Cuando se introduce Q208 = 0 es válido el
avance de escariado
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada en el eje de la hta., en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Ciclos de taladrado
Ejemplo de frases NC:
8 CYCL DEF 201 ESCARIADO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Q208=500 ;AVANCE RETROCESO
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DISTANCIA SEGURIDAD
