12 Palpadores 3D 250

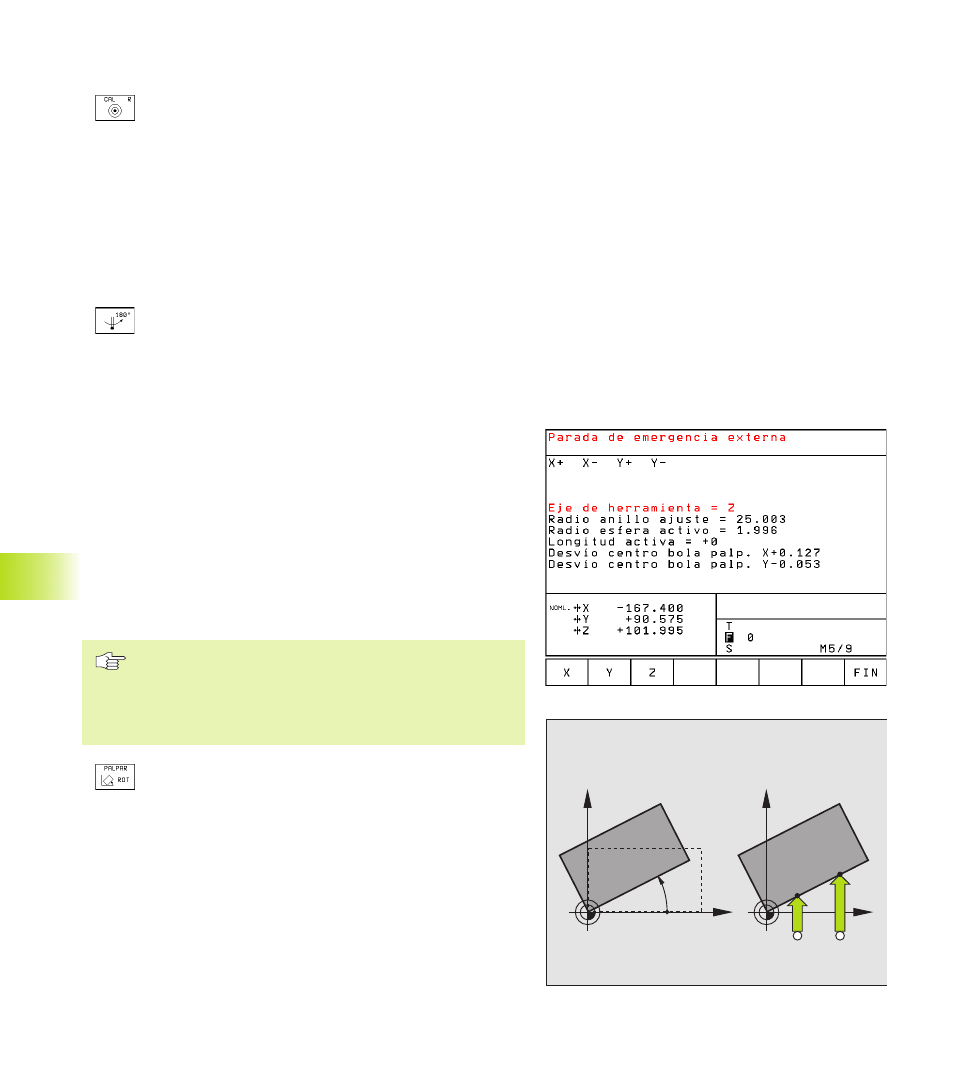

ú Posicionar la bola de palpación en funcionamiento manual en el
interior del anillo de ajuste
ú Selección de la función de calibración del radio de la
bola de palpación y de la desviación del palpador: Pulsar
la softkey CAL R
ú Seleccionar el eje de la hta. e introducir el radio del anillo
de ajuste
ú Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada dirección
de los ejes una posición del interior del anillo y calcula el
radio activo de la bola de palpación.
ú Si se quiere finalizar ahora la función de calibración, pulsar
la softkey END
ú Determinar la desviación de la bola de palpación: Pulsar
la softkey “180°“ El TNC gira el palpador 180°
ú Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada dirección
de los ejes una posición del interior del anillo y calcula la
desviación del palpador
Visualización de los valores calibrados
La longitud activa, el radio activo y el valor de la desviación del palpador
se memorizan en el TNC y después se tienen en cuenta al utilizar el
palpador 3D. Los valores memorizados se visualizan pulsando CAL. L
y CAL. R.
Compensación de la inclinación de la pieza
El TNC compensa una inclinación de la pieza mediante el “Giro básico“.
Para ello el TNC fija el ángulo de giro sobre el ángulo que forma una
superficie de la pieza con el eje de referencia angular del plano de
mecanizado. Véase la figura abajo a la derecha.
Para medir la inclinación de la pieza, seleccionar siempre la
dirección de palpación perpendicular al eje de ref. angular.
Para calcular correctamente el giro básico en la ejecución
del programa, deberán programarse ambas coordenadas
del plano de mecanizado en la 1ª frase de desplazamiento.
ú Seleccionar la función de palpación: Pulsar la softkey
PALPAR ROT
ú Posicionar el palpador cerca del primer punto de
palpación
ú Seleccionar la dirección de palpación perpendicular al
eje de referencia angular: Seleccionar el eje con las
teclas cursoras
ú Palpación: Accionar el pulsador externo de arranque
START
ú Posicionar el palpador cerca del 2º pto. de palpación
ú Palpación: Accionar el pulsador externo de arranque
START
X
Y
PA
X
Y
A B
