ú

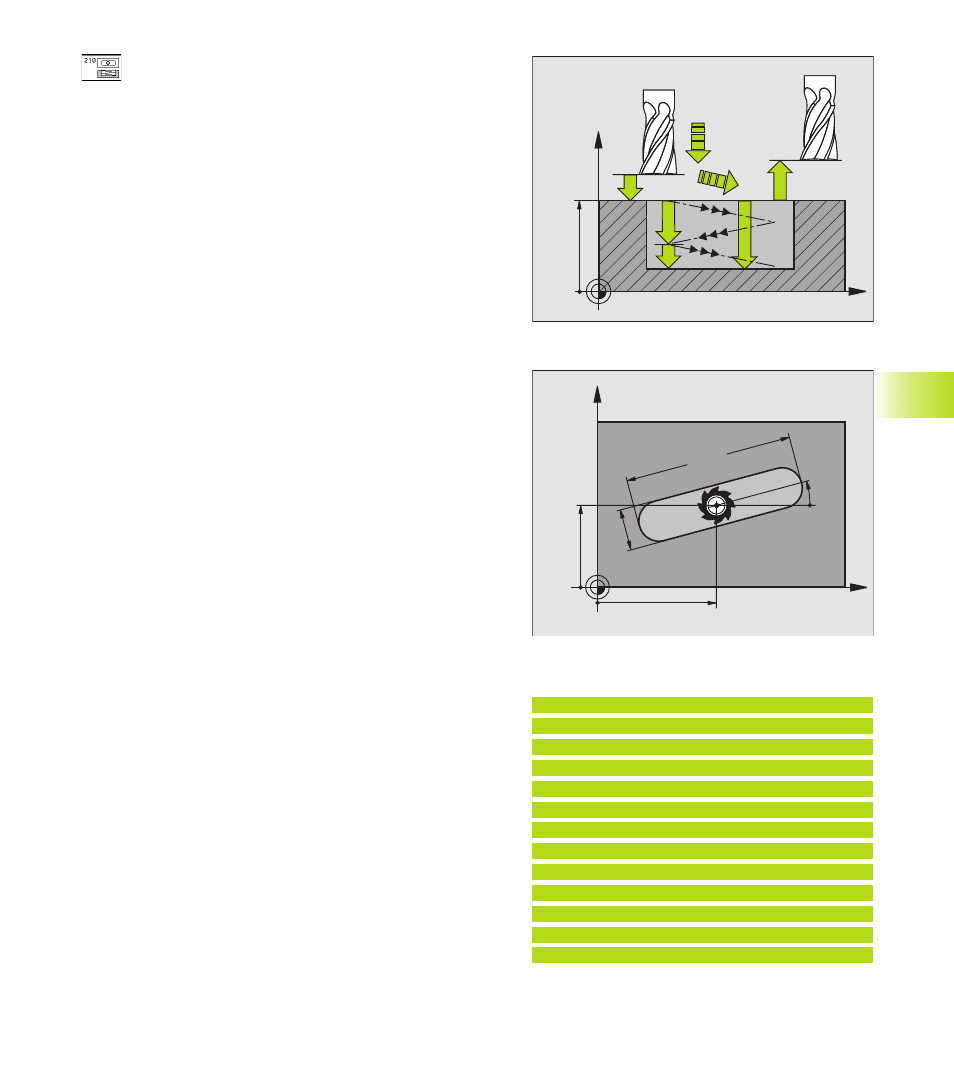

Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú
Profundidad Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la ranura
ú
Avance de fresado Q207: Velocidad de desplazamiento
de la hta. en el fresado en mm/min
ú
Profundidad de pasada Q202 (valor incremental):
Medida, según la cual se aproxima la hta. en total en
un movimiento pendular en el eje de la misma.
ú
Tipo de mecanizado (0/1/2) Q215: Determinar el tipo
de mecanizado:
0: Desbaste y acabado
1: Sólo desbaste
2: Sólo acabado
ú
Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú
2ª distancia de seguridad Q204 (valor incremental):
Coordenada Z en la cual no se puede producir ninguna
colisión entre la hta. y la pieza
ú
Centro 1er eje Q216 (valor absoluto): Centro de la
ranura en el eje principal del plano de mecanizado
ú
Centro 2º eje Q217 (valor absoluto): Centro de la
ranura en el eje transversal del plano de mecanizado
ú
Longitud lado 1 Q218 (valor paralelo al eje principal
del plano de mecanizado): Introducir el lado más largo
de la ranura
ú
Longitud del lado 2 Q219 (valor paralelo al eje transver-
sal del plano de mecanizado): Introducir la anchura de
la ranura, si se introduce la anchura de la ranura igual al
diámetro de la hta, el TNC sólo realiza el desbaste
(fresado de la ranura)
ú
ANGULO DE GIRO Q224 (valor absoluto): Angulo,
según el cual se gira toda la ranura; el centro de giro
está en el centro de la ranura
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
X
Z
Q200
Q201
Q207
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q224
Ejemplo de frases NC:
51 CYCL DEF 210 RANURA PROF. PENDULAR
Q200=2
;DISTANCIA DE SEGURIDAD
Q201=-20
;PROFUNDIDAD
Q207=500
;AVANCE DE FRESADO
Q202=5
;PROFUNDIDAD DE PASADA
Q215=0
;TIPO DE MECANIZADO
Q203=+0
;COORD. SUPERFICIE PIEZA
Q204=50
;2ª DISTANCIA SEGURIDAD
Q216=+50
;CENTRO EN EJE 1
Q217=+50
;CENTRO EN EJE 2
Q218=80
;LONGITUD LADO 1
Q219=12
;LONGITUD LADO 2
Q224=+15
;ANGULO DE GIRO
