125 TNC 410 de HEIDENHAIN

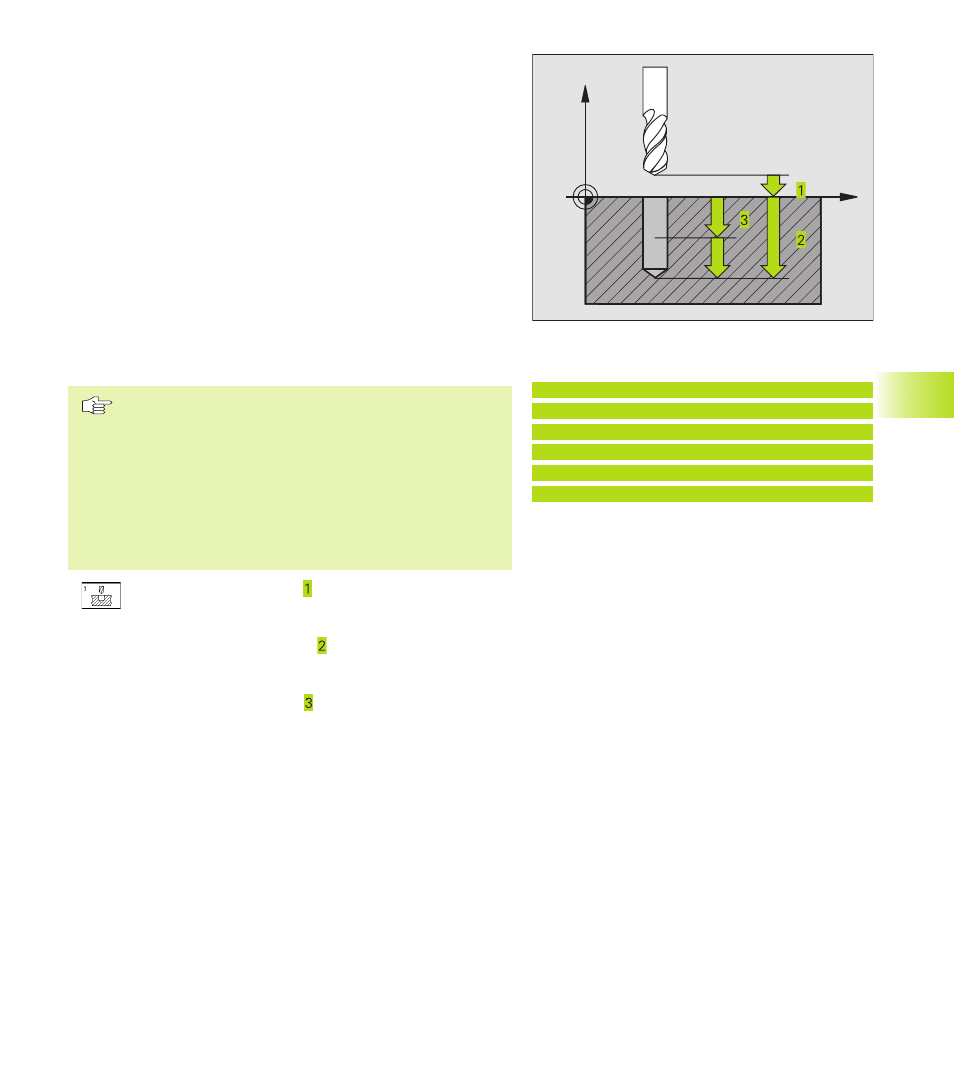

TALADRADO PROFUNDO (ciclo 1)
1 La hta. taladra con el avance F programado desde la posición actual
hasta la primera profundidad de pasada
2 Después el TNC retira la herramienta en marcha rápida FMAX y
vuelve a desplazarse hasta la primera profundidad de pasada,
reduciendo esta según la distancia de parada previa t.
3 El control calcula automáticamente la distancia de parada previa:
■ Profundidad de taladrado hasta 30 mm: t = 0,6 mm
■ Profundidad de taladrado más de 30 mm: t = profundidad /50
máxima distancia de parada previa: 7 mm
4 A continuación la hta. taladra con el avance F
programado hasta la siguiente profundidad de pasada
5 El TNC repite este proceso (1 a 4) hasta alcanzar la profundidad
del taladro programada
6 En la base del taladro, una vez transcurrido el tiempo de espera para
el desahogo de la viruta, el TNC retira la herramienta a la posición
inicial con FMAX.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto
inicial (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (distancia de seguridad sobre la
superficie de la pieza).
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado.
ú Distancia de seguridad (valor incremental): Distancia
entre el extremo de la hta. (posición inicial) y la
superficie de la pieza
ú Profundidad de taladrado (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro (extremo del cono del taladro)
ú Profundidad de pasada (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza. El TNC
se desplaza en un sólo paso de mecanizado a la
profundidad total cuando:
■ La profundidad de pasada y la profundiad de taladrado
son iguales
■ La profundidad de pasada es mayor a la prof. de
taladrado
La profundidad de taladrado no tiene
porque ser múltiplo de la prof. de pasada
ú Tiempo de espera en segundos: Tiempo que la
herramienta espera en la base del taladro para
desahogar la viruta
ú Avance F: Velocidad de desplazamiento de la hta. al
taladrar en mm/min
8.3 Ciclos de taladrado
X
Z
Ejemplo de frases NC:
1 CYCL DEF 1.0 TALADRADO PROFUNDO
2 CYCL DEF 1.1 DIST. 2
3 CYCL DEF 1.2 PROF. -20
4 CYCL DEF 1.3 PASO APROX. 5
5 CYCL DEF 1.4 T.ESP. 0
6 CYCL DEF 1.5 F500
