P

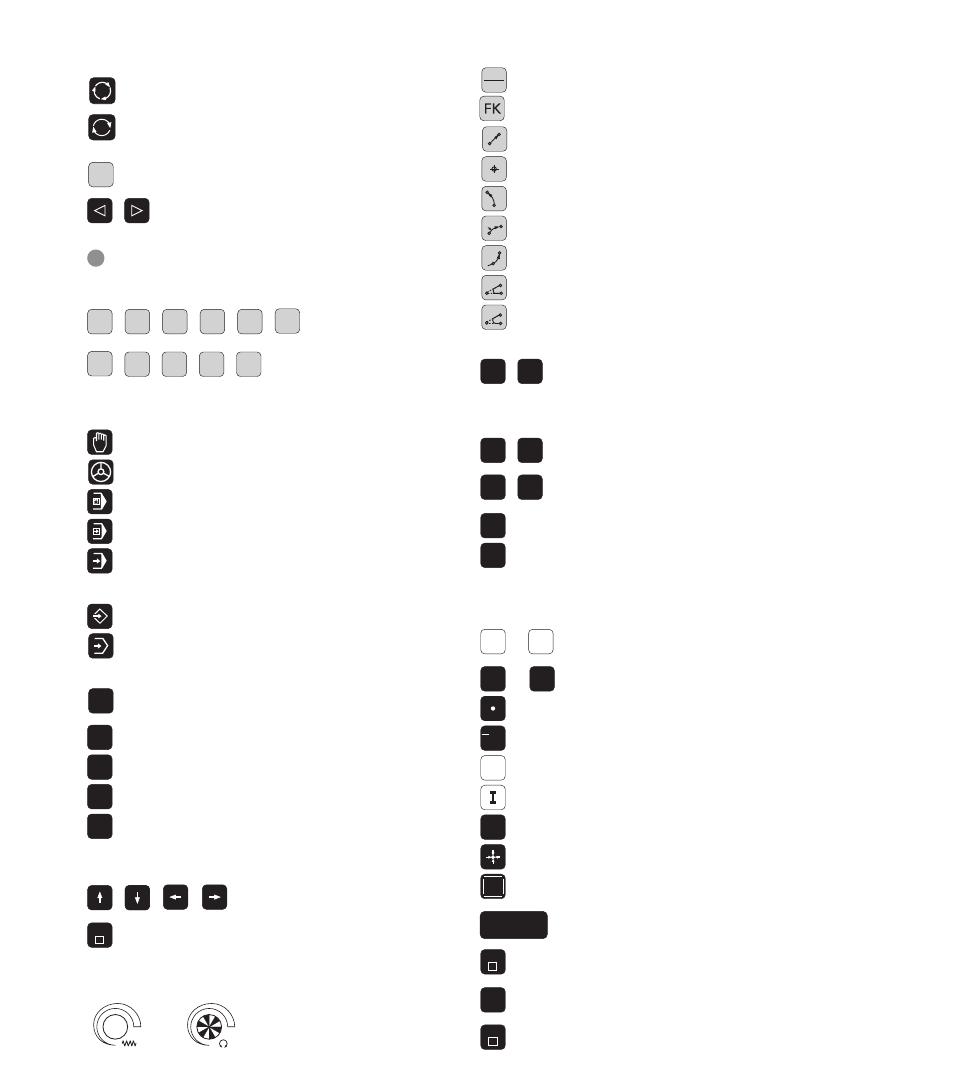

anel de mandos del
TNC
Teclas de la pantalla
Seleccionar la subdivisón de pantalla
Conmutación de la pantalla entre fun-
cionamientos Máquina y programación
Softkeys: Selección de la función en
pantalla
Conmutación de la carátula de softkeys
Ajuste de la pantalla (sólo BC 120)
Teclado alfanumérico: Introducción de letras y signos
Q W E R T Y
Nombres de ficheros,
comentarios
G F S T M Programas DIN/ISO
Selección de los modos de funcionamiento
FUNCIONAMIENTO MANUAL
VOLANTE ELECTRONICO
POSICIONAMIENTO MANUAL (MDI)
EJECUCION DEL PGM FRASE A FRASE
EJECUCION CONTINUA DEL PROGRAMA
Selección de los funcionamientos de Programación
MEMORIZAR/EDITAR PROGRAMA
TEST DEL PROGRAMA
Gestión de programas/ficheros, funciones del TNC
PGM
MGT
Selección y borrado de programas/ficheros,
transmisión externa de datos
PGM
CALL
Programación de la llamada al programa
MOD Selección de la función MOD
HELP Selección de la función de ayuda
CALC Reservada
Desplazar el cursor y seleccionar directamente
frases, ciclos y funciones paramétricas
Desplazamiento del cursor
GOTO
Selección directa de frases, ciclos y funciones
paramétricas
Potenciómetros de override para avance/revoluciones
Programación de trayectorias
APPR
DEP
Llegada/salida del contorno
Programación libre de contornos FK
L Recta
CC
Pto. central círculo/polo coordenadas polares
C Trayect. circ. alrededor del pto. central círculo
CR Trayectoria circular con radio
CT Trayectoria circular tangente
CHF
Chaflán
RND
Redondeo de esquinas
Datos de la herramienta
TOOL
DEF
TOOL
CALL
Introducción y llamada de la longitud
y el radio de la herramienta
Ciclos, subprogramas y repeticiones parciales
del programa
CYCL
DEF
CYCL
CALL Definición y llamada de ciclos
LBL
SET LBL
CALL
Introducción y llamada de subprogra-
mas y repeticiones parciales del pgm
STOP Introducción de una parada dentro del pgm
TOUCH
PROBE Introducción de las funciones del palpador
en un programa
Introducción de los ejes de coordendas y de
cifras, edición
X ... V
Selección de los ejes de coordenadas
o introducción de estos en el pgm
0 ... 9 Cifras
Punto decimal
+/
Invertir el signo
P Introducción en coordenadas polares
Valores incrementales
Q Parámetros Q
Aceptación de la posición real
NO
ENT
Salto de frases del diálogo y borrar palabras
ENT
Finalizar la introducción y continuar
con el diálogo
END Finalizar la frase
CE
Anular introducciones de valores numéricos
o borrado de los avisos de error del TNC
DEL
Interrupción del diálogo, borrar parte del
programa
150
0
50
100
S %
150
0
50
100
F %
