11 TNC 410 de HEIDENHAIN

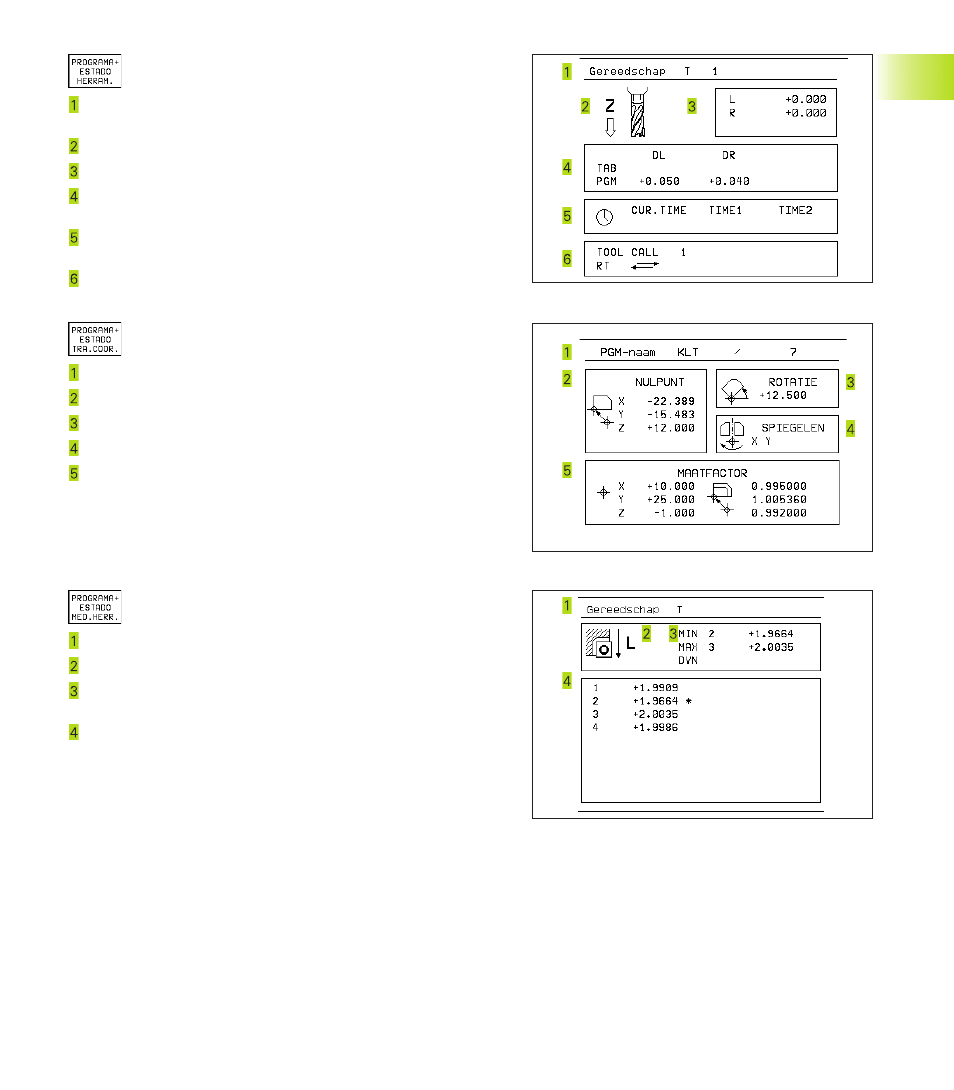

Información sobre las herramientas
Visualización T: Número y nombre de la herramienta
Visualización RT: Número y nombre de la herramienta gemela
Eje de la herramienta
Longitud y radios de la herramienta
Sobremedidas (valores delta) del TOOL CALL (PGM) y de la tabla
de herramientas (TAB)
Tiempo de vida, máximo tiempo de vida (TIME 1) y máximo
tiempo de vida con TOOL CALL (TIME 2)
Visualización de la herramienta activada y de la (siguiente)
herramienta gemela
Traslación de coordenadas
Nombre del programa principal
Desplazamiento del punto cero activado (ciclo 7)
Angulo de giro activado (ciclo 10)
Ejes reflejados (ciclo 8)
Factor de escala activado (ciclo 11 o ciclo 26)
Véase “8.8 Ciclos para la traslación de coordenadas“
Medición de herramientas
Número de la herramienta que se quiere medir
Visualización de la medición del radio o de la longitud de la hta.
Valores MIN y MAX, medición individual de cuchillas y resultado
de la medición con herramienta girando (DYN)
Número de la cuchilla de la herramienta con su correspondiente
valor de medida. El asterisco que aparece detrás del valor de
medición indica que se ha sobrepasado la tolerancia de la tabla
de herramientas.
