10 Programación: Parámetros Q 224

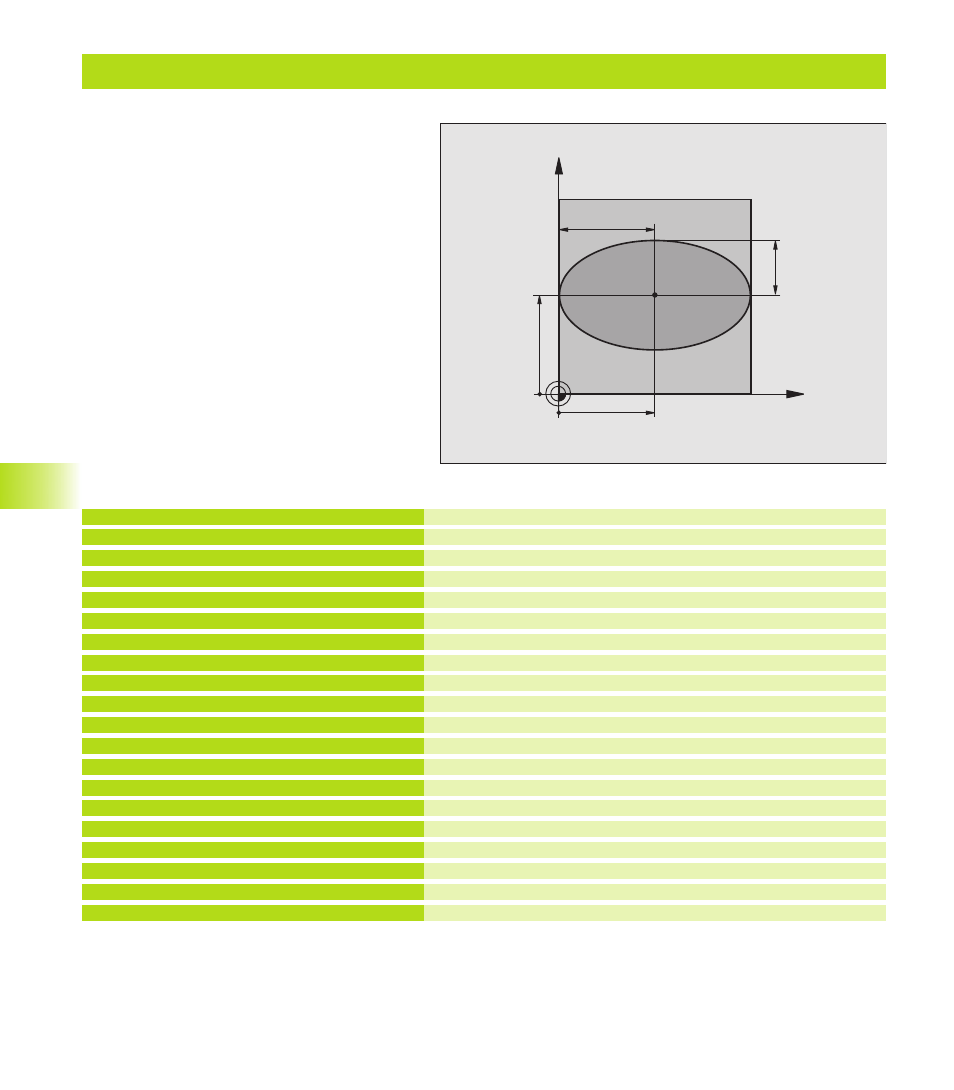

Ejemplo: Elipse
1
0.1
0 Ejemplos de pr
ogr
amación
Ejemplo: Elipse
Centro eje X
Centro eje Y
Semieje X
Semieje Y
Angulo inicial en el plano
Angulo final en el plano
Número de pasos de cálculo
Posición angular de la elipse
Profundidad de fresado
Avance al profundizar
Avance de fresado
Distancia de seguridad para posicionamiento previo
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Llamada al mecanizado
Retirar la herramienta, final del programa
0 BEGIN PGM ELIPSE MM
1 FN 0: Q1 = +50
2 FN 0: Q2 = +50
3 FN 0: Q3 = +50
4 FN 0: Q4 = +30
5 FN 0: Q5 = +0
6 FN 0: Q6 = +360
7 FN 0: Q7 = +40
8 FN 0: Q8 = +0
9 FN 0: Q9 = +5
10 FN 0: Q10 = +100
11 FN 0: Q11 = +350
12 FN 0: Q12 = +2
13 BLK FORM 0.1 Z X+0 Y+0 Z-20
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+2,5
16 TOOL CALL 1 Z S4000
17 L Z+250 R0 FMAX
18 CALL LBL 10
19 L Z+100 R0 FMAX M2
Desarrollo del programa
■ El contorno de la elipse se compone de
pequeñas rectas (se define mediante Q7)
Cuantos más puntos se calculen más cortas
serán las rectas y más suave la curva.
■ El sentido del mecanizado se determina
mediante el ángulo inicial y el ángulo final en el
plano:
Mecanizado en sentido horario:
Angulo inicial > ángulo final
Mecanizado en sentido antihorario: Angulo
inicial < ángulo final
■ No se tiene en cuenta el radio de la hta.
X
Y
50
50
30
50
