27 TNC 410 de HEIDENHAIN

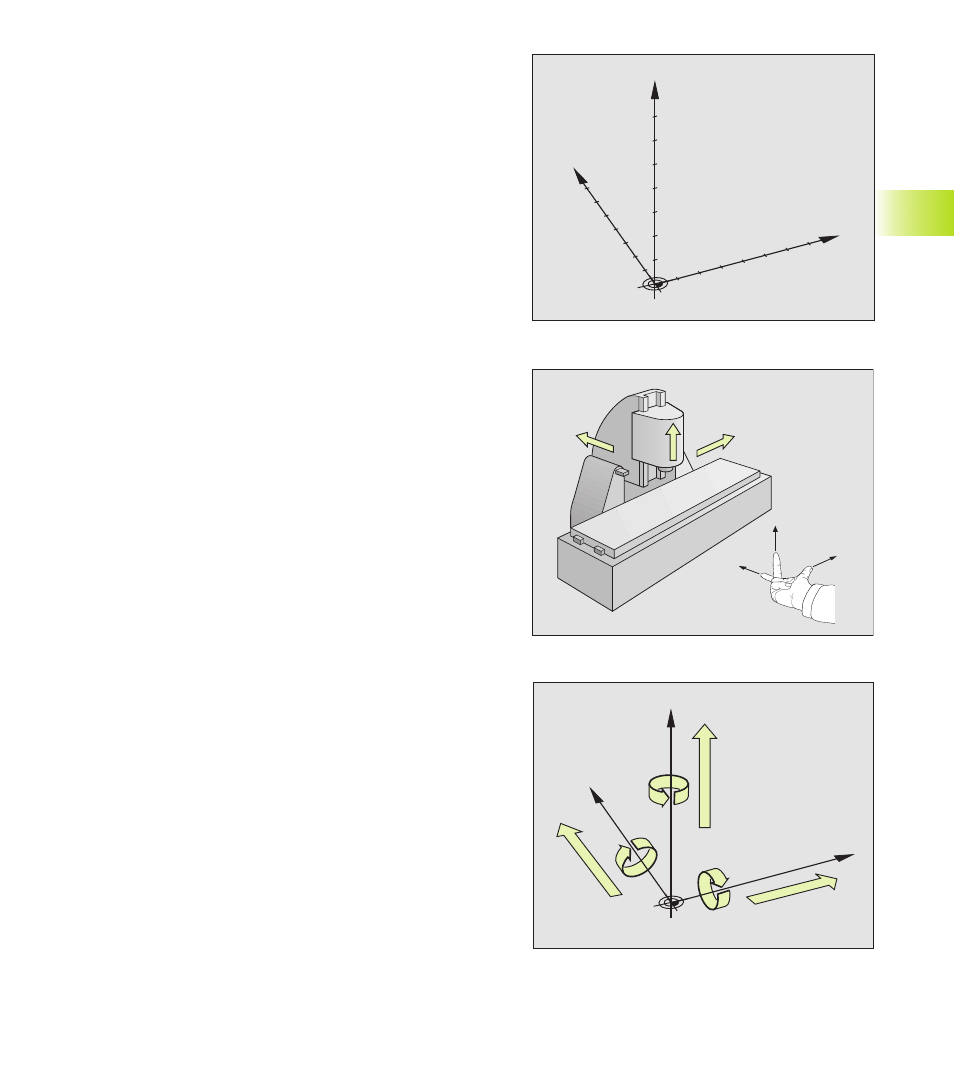

Sistema de referencia
Con un sistema de referencia se determinan claramente posiciones
en el plano o en el espacio. La indicación de una posición se refiere
siempre a un punto fijo y se describe mediante coordenadas.
En el sistema cartesiano están determinadas tres direcciones como
ejes X, Y y Z. Los ejes son perpendiculares entre si y se cortan en
un punto llamado punto cero. Una coordenada indica la distancia al
punto cero en una de estas direcciones. De esta forma una
posición se describe en el plano mediante dos coordenadas y en el
espacio mediante tres.
Las coordenadas que se refieren al punto cero se denominan
coordenadas absolutas. Las coordenadas incrementales se refieren
a cualquier otra posición (punto de referencia) en el sistema de
coordenadas. Los valores de coordenadas relativos se denominan
también coordenadas incrementales.
Sistemas de referencia en fresadoras
Para el mecanizado de una pieza en una fresadora, deberán
referirse generalmente respecto al sistema de coordenadas
cartesianas. El dibujo de la derecha indica como están asignados los
ejes de la máquina en el sistema de coordenadas cartesianas. La
regla de los tres dedos de la mano derecha sirve como orientación:
Si el dedo del medio indica en la dirección del eje de la herramienta
desde la pieza hacia la herramienta, está indicando la dirección Z+,
el pulgar la dirección X+ y el índice la dirección Y+.
El TNC 410 puede controlar un máximo de 4 ejes. Además de los
ejes principales X, Y y Z, existen también ejes auxiliares paralelos U,
V y W. Los ejes giratorios se caracterizan mediante A, B y C. En la
figura de abajo se muestra la asignación de los ejes auxiliares o
ejes giratorios respecto a los ejes principales.
4.1 Pr
incipios básicos
W+
C+
B+
V+ A+
U+
Y
X
Z
Y
X
Z
+X
+Y
+Z
+X
+Z +Y
