97 TNC 410 de HEIDENHAIN
Referencias relativas
Las referencias relativas son indicaciones que se refieren a otra
trayectoria del contorno. Las softkeys están disponibles en cuanto
se abre el diálogo FK con las softkey FL o FLT.
La trayectoria del contorno, cuyo nº de frase se indica, no
puede estar a más de 64 frases de posicionamiento
delante de la frase en la cual se programa la referencia.
Cuando se borra una frase a la cual se ha hecho
referencia, el TNC emite un aviso de error. Deberá
modificarse el programa antes de borrar dicha frase.
Referencias relativas para rectas flexibles Softkey
Recta paralela a otra trayectoria del contorno
Distancia de las rectas a la trayectoria del contorno
paralelo
Ejemplo de frases NC

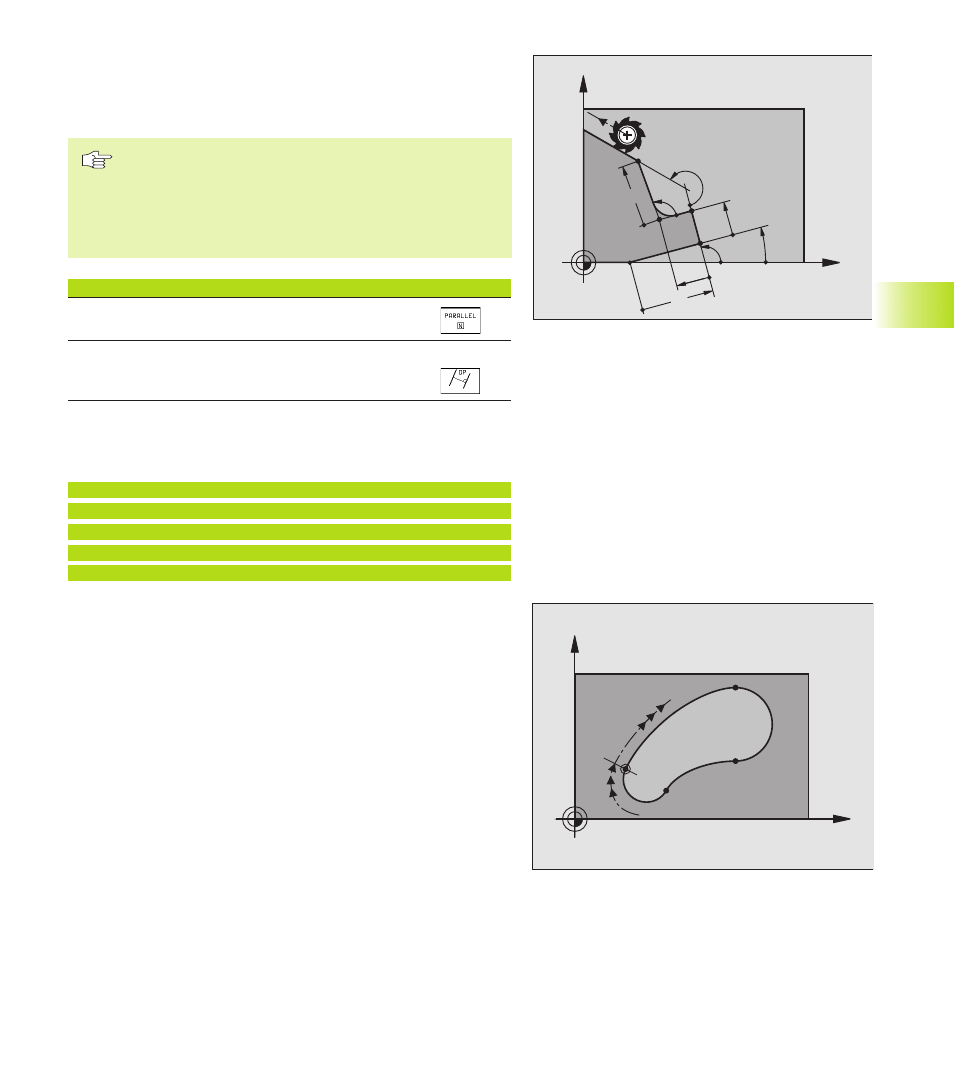

Dirección y distancia conocidas del tramo del contorno referidas a
la frase N. Véase la figura de arriba a la derecha.
17 FL LEN20 AN+15
18 FL AN+105 LEN12.5
19 FL PAR17 DP12.5
20 FSELECT 2
21 FL LEN20 IAN+95
Contornos cerrados
Con la softkey CLSD se marca el principio y el final de un contorno
cerrado. De esta forma se reducen las posibles soluciones de la
última trayectoria del contorno.
CLSD se introduce adicionalmente para otra indicación del
contorno en la primera y última frase de una programación FK.
6.6
Tipos de tr
a
y
ect
or
ia – Pr
ogr
amación libr
e de cont
or
nos FK
X
Y
CLSD+
CLSD–
X
Y
105°
12.5
12.5
95°
220°
15°
20
20
