8 Programación: Ciclos 150
ú Avance al profundizar: Velocidad de desplazamiento de
la hta. en la profundización
ú Longitud lado : Longitud de la ranura; determina la
dirección del corte mediante el signo
ú Longitud lado : Anchura de la ranura
ú Avance F: Velocidad de desplazamiento de la hta. en el
plano de mecanizado

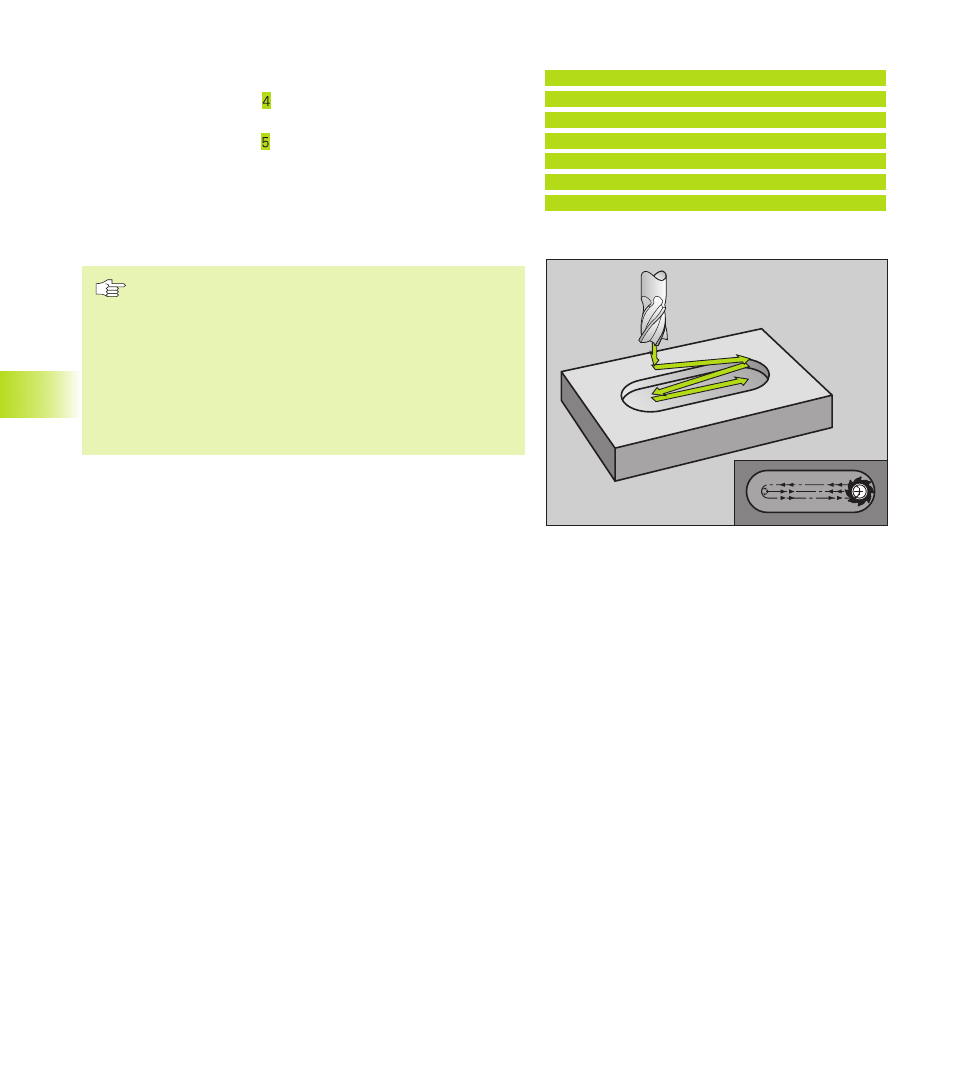

RANURA CON INTRODUCCION PENDULAR
(ciclo 210)
Antes de la programación deberá tenerse en cuenta
El signo del parámetro profundidad determina la
dirección del mecanizado.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a un tercio de la
misma.
Seleccionar el diámetro de la fresa menor a la mitad de la
longitud de la ranura: De lo contrario el TNC no puede
realizar la introducción pendular.
Desbaste
1 El TNC posiciona la hta. en el eje de la misma a la 2ª distancia de
seguridad y a continuación al centro del círculo izquierdo; desde
allí el TNC posiciona la hta. a la distancia de seguridad sobre la
superficie de la pieza
2 La hta. se desplaza con avance reducido sobre la superficie de la
pieza; desde allí con avance de fresado en la dirección longitudi-
nal de la ranura, y profundiza en diagonal hasta el centro del
círculo de la derecha
3 A continuación la hta. profundiza según una línea inclinada hasta
el centro del círculo izquierdo; estos pasos se repiten hasta
alcanzar la profundidad de fresado programada
4 En la profundidad de fresado programada, el TNC desplaza la hta.
para realizar el fresado horizontal, hasta el otro extremo de la
ranura y después al centro de la misma
Acabado
5 Desde el centro de la ranura el TNC desplaza la hta.
tangencialmente hacia el contorno acabado; después se
mecaniza el contorno en sentido sincronizado al avance (con M3)
6 Al final del contorno, la hta. se retira tangencialmente hasta el
centro de la ranura
7 Para finalizar la hta. retrocede en marcha rápida FMAX a la
distancia de seguridad, y si se ha programado, a la 2ª distancia de
seguridad
8.4 Ciclos par
a el fr
esado de cajer
as,
islas y r
anur
as
Ejemplo de frases NC:
44 CYCL DEF 3.0 FRESADO DE RANURA
45 CYCL DEF 3.1 DIST. 2
46 CYCL DEF 3.2 PROF. -20
47 CYCL DEF 3.3 APROX. 5 F100
48 CYCL DEF 3.4 X+80
49 CYCL DEF 3.5 Y12
50 CYCL DEF 3.6 F275
