261 TNC 410 de HEIDENHAIN
13.2 Programación de los ciclos de
digitalización
ú Pulsar la tecla TOUCH PROBE
ú El ciclo de digitalización deseado se selecciona mediante softkey
ú Contestar a las preguntas del diálogo del TNC: Introducir los
valores correspondientes a través del teclado y confirmar con
ENT. Cuando el TNC tiene toda la información necesaria finaliza
automáticamente la definición del ciclo. Encontrará más
información sobre los distintos parámetros de introducción en la
descripción del ciclo correspondiente en este capítulo.
Determinar el campo de digitalización
El ciclo CAMPO 5 está disponible para la definición del campo de
digitalización. Se puede definir un campo rectangular, palpando la
pieza.

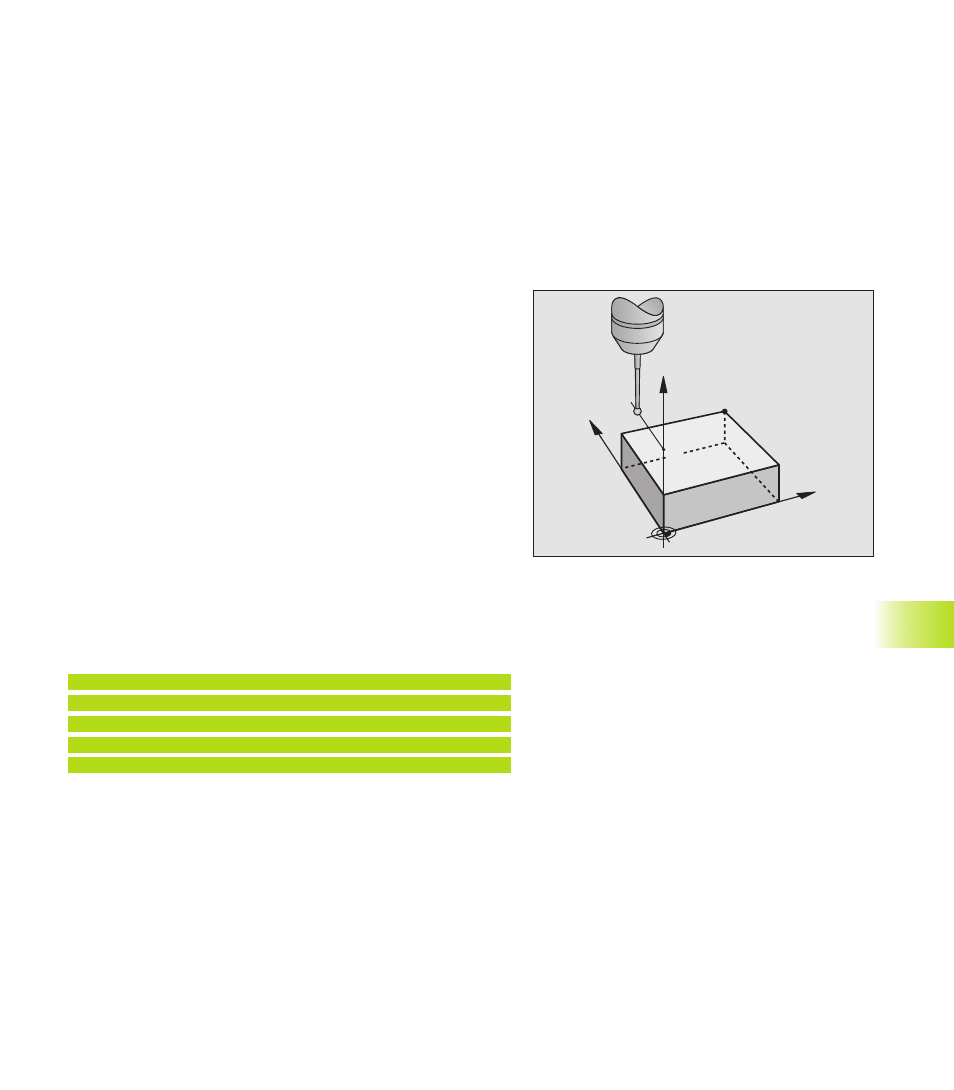

El campo de digitalización se determina como un paralelepípedo
mediante la introducción de coordenadas mínimas y máximas en
los tres ejes principales X, Y y Z, igual que en la definición del
bloque BLK FORM. Véase la figura de la derecha.
ú Nombre pgm de los datos de la digitalización: Nombre del fichero
en el que se quieren memorizar los datos digitalizados
ú Eje TCH PROBE: Introducir el eje del palpador
ú Campo punto MIN. Punto mínimo del campo en el que se
digitaliza
ú Campo punto MAX: Punto máximo del campo en el que se
digitaliza
ú Altura de seguridad: Posición en el eje del palpador para evitar
colisiones entre el vástago y la pieza a palpar.
Ejemplo de frases NC
50 TCH PROBE 5.0 CAMPO
51 TCH PROBE 5.1 NOMBRE PGM: DATOS
52 TCH PROBE 5.2 Z X+0 Y+0 Z+0
53 TCH PROBE 5.3 X+10 Y+10 Z+20
54 TCH PROBE 5.4 ALTURA: + 100
13.2 Programación de los ciclos de digitalización
Y
X
Z
MAX
Z
S
MIN
