67 TNC 410 de HEIDENHAIN
Elaboración de frases de pgm con las teclas de tipos de
trayectoria
Con las teclas grises para los tipos de trayectoria se abre el diálogo
en texto claro. El TNC pregunta sucesivamente por los datos
necesarios y añade esta frase en el programa de mecanizado.

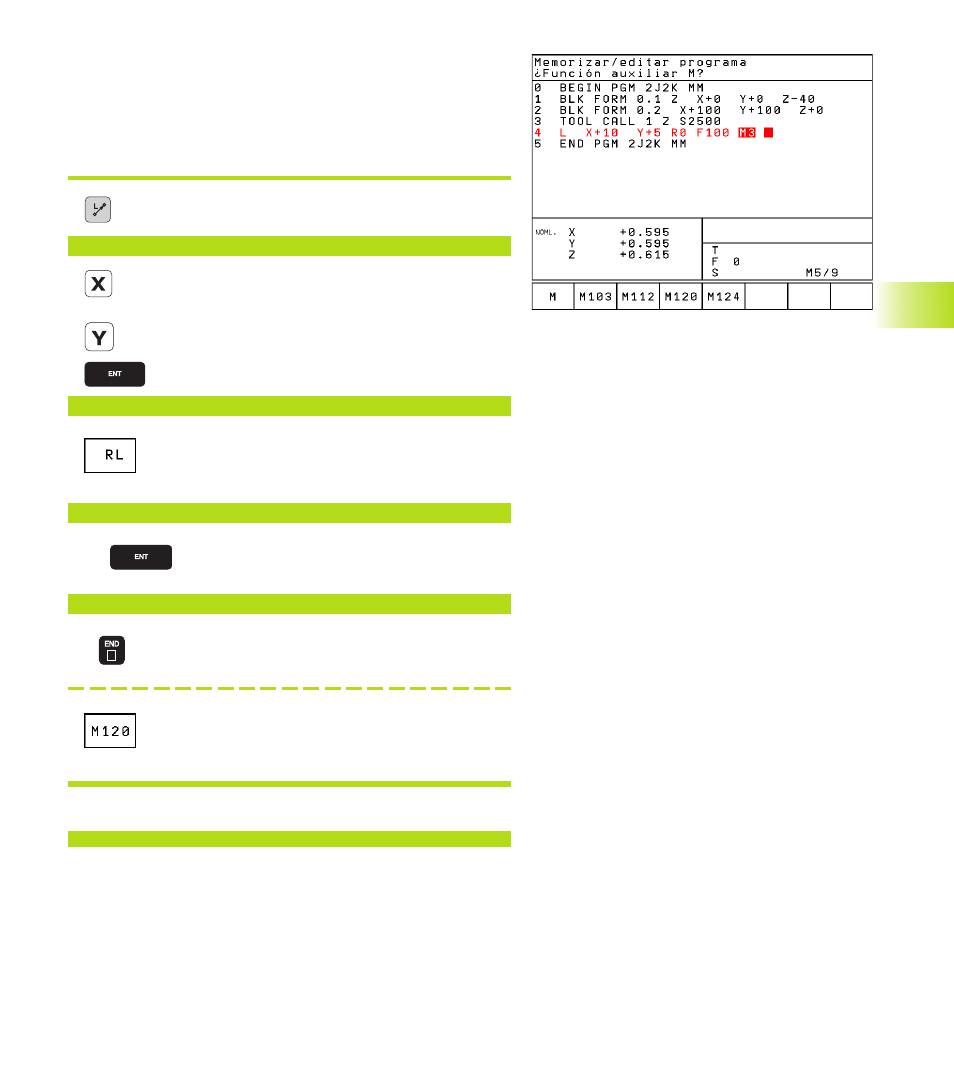

Ejemplo: Programación de una recta
Abrir el diálogo de programación, p.ej, recta
Coordenadas ?
<
10 Introducir las coordenadas del punto final de la
recta
5
2x
Corrección de radio: RL/RR/Sin correcc. ?
<
Seleccionar la corrección de radio: P.ej. pulsar la
softkey RL, la hta. se desplaza por la izq. del
contorno
Avance ? F=
<
100 Introducir el avance y confirmar con la tecla ENT:
P.ej. 100 mm/min
Función auxiliar M ?
<
3 Introducir la función auxiliar, p.ej. M3 y finalizar
el diálogo con la tecla END
Introducir la función auxiliar con parámetros:
P.ej. pulsar la softkey M120 e introducir el
parámetro solicitado
El programa de mecanizado indica la frase:
L X+10 Y+5 RL F100 M3
