Antes de la programación deberá tenerse en cuenta
El TNC posiciona la hta. desde la posición actual con un
movimiento lineal 3D sobre el punto de partida .
Posicionar previamente la herramienta, de forma que no
se produzca ninguna colisión con la pieza.
El TNC desplaza la hta. con corrección de radio R0 entre
las posiciones programadas.
Si es preciso se emplea una fresa con dentado frontal
cortante en el centro (DIN 844).
ú Punto de partida 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje principal del plano de mecanizado
ú Punto de partida 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado
ú Punto de partida 3er eje Q227 (valor absoluto):
Coordenada del punto de partida de la superficie a
planear en el eje de la hta.
ú 2º punto 1er eje Q228 (valor absoluto): Coordenada
del pto. final de la superficie a planear en el eje
principal del plano de mecanizado
ú 2º punto del 2º eje Q229 (valor absoluto): Coordenada
del pto. final de la superficie a planear en el eje
transversal del plano de mecanizado
ú 2º punto 3er eje Q230 (valor absoluto): Coordenada del
pto. final de la superficie a planear en el eje de la hta.
ú 3er punto 1er eje Q231 (valor absoluto): Coordenada
del punto en el eje principal del plano de
mecanizado
ú 3er punto 2º eje Q232 (valor absoluto): Coordenada
del punto en el eje transversal del plano de
mecanizado
ú 3er punto 3er eje Q233 (valor absoluto): Coordenada
del punto en el eje de la hta.
ú 4º punto 1er eje Q234 (valor absoluto): Coordenada
del punto en el eje principal del plano de
mecanizado
ú 4º punto 2º eje Q235 (valor absoluto): Coordenada del
punto en el eje transversal del plano de mecanizado
ú 4º punto 3er eje Q236 (valor absoluto): Coordenada
del punto en el eje de la hta.
ú Número de cortes Q240: Número de líneas por las
cuales se debe desplazar la hta. entre el punto y ,
o bien entre el punto y
ú Avance de fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. El TNC realiza
el primer corte con la mitad del valor programado.

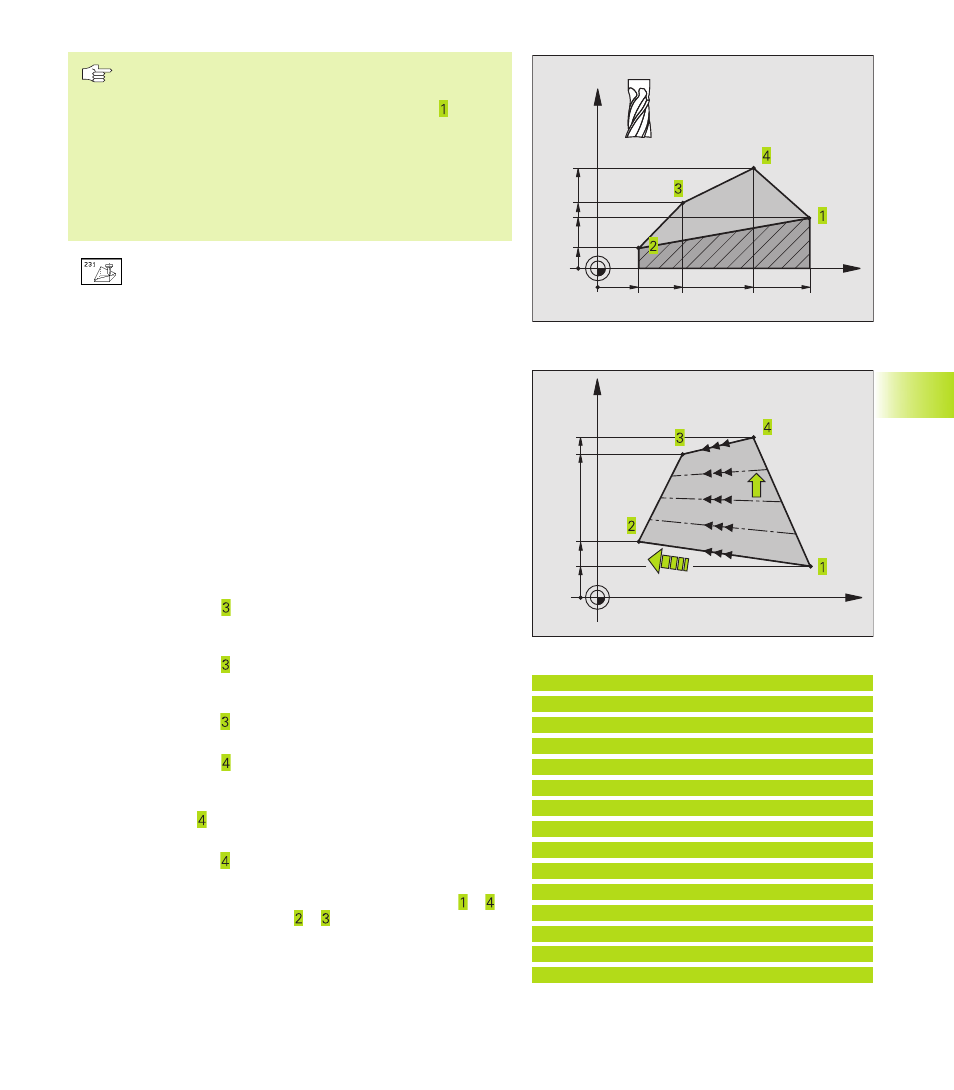

8.7 Ciclos para el planeado
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
Ejemplo de frases NC:
72 CYCL DEF 231 SUPERFICIE REGULAR
Q225=+0 ;PTO. INICIAL 1ER EJE
Q226=+5 ;PTO. INICIAL 2º EJE
Q227=-2 ;PTO. INICIAL 3ER EJE
Q228=+100 ;2º PTO. EN EJE 1
Q229=+15 ;2º PTO. EN EJE 2
Q230=+5 ;2º PTO. 3ER EJE
Q231=+15 ;3º PTO. EN EJE 1
Q232=+125 ;3ER PTO. EN EJE 2
Q233=+25 ;3º PTO. EN EJE 3
Q234=+85 ;4º PTO. EN EJE 1
Q235=+95 ;4º PTO. EN EJE 2
Q236=+35 ;4º PTO. EN EJE 3
Q240=40 ;NUMERO DE CORTES
Q207=500 ;AVANCE DE FRESADO
