161 TNC 410 de HEIDENHAIN
7 Este proceso (6) se repite hasta que se han ejecutado todos los
mecanizados de la segunda línea
8 A continuación el TNC desplaza la hta. sobre el punto de partida
de la siguiente línea
9 Todas las demás líneas se mecanizan con movimiento oscilante
ú Punto inicial 1er eje Q225 (valor absoluto):
Coordenadas del punto inicial en el eje principal del
plano de mecanizado
ú Punto inicial 2º eje Q226 (valor absoluto): Coordenadas
del punto inicial en el eje transversal del plano de
mecanizado
ú Distancia 1er eje Q237 (valor incremental): Distancia
entre los diferentes puntos de la línea
ú Distancia 2º eje Q238 (valor incremental): Distancia
entre las diferentes líneas
ú Número de columnas Q242: Número de mecanizados
sobre una línea
ú Número de líneas Q243: Número de líneas
ú Angulo de giro Q224 (valor absoluto): Angulo, según el
cual se gira toda la disposición de la figura; el centro
de giro se encuentra en el punto de partida
ú Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú Coordenadas de la superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza

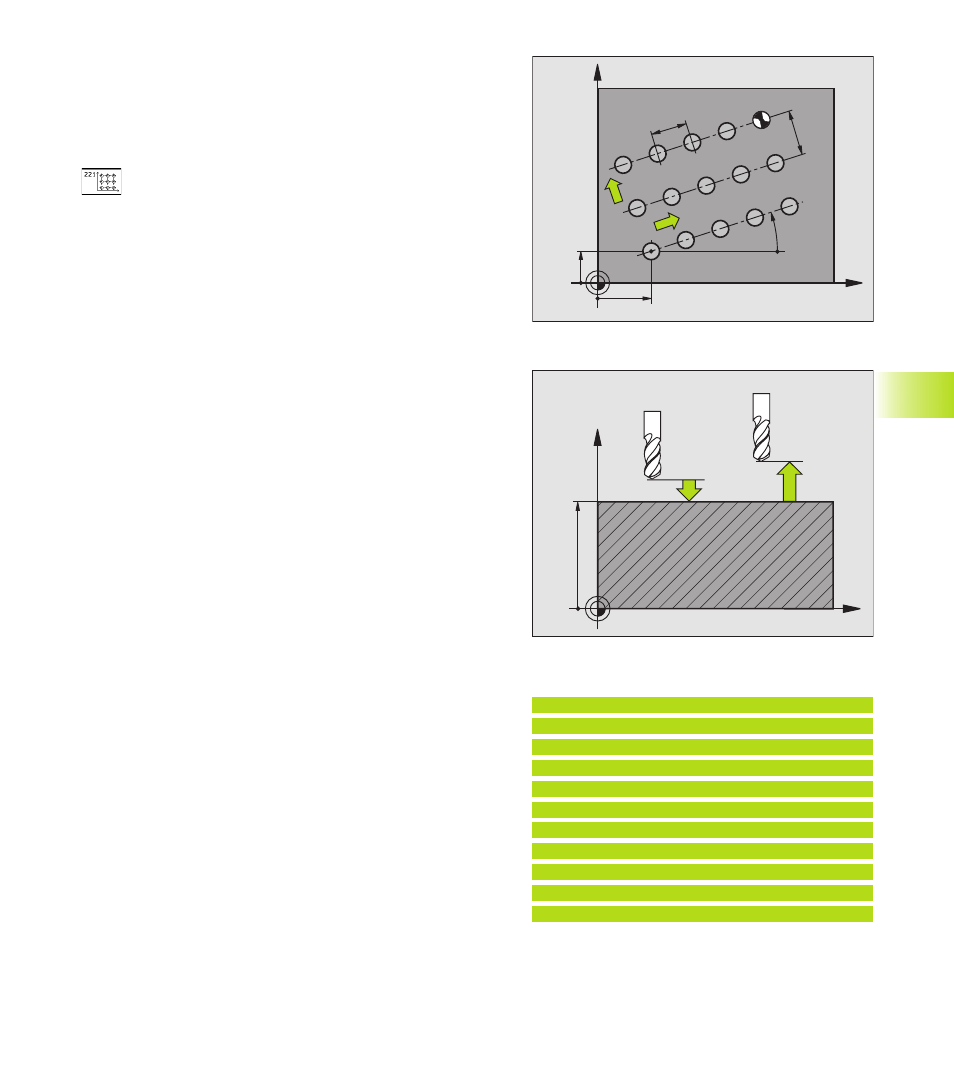

8.5 Ciclos para la programación de figuras de puntos X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
Ejemplo de frases NC:
54 CYCL DEF 221 FIGURA LINEAS
Q225=+15 ;PTO. INICIAL 1ER EJE
Q226=+15 ;PTO. INICIAL 2º EJE
Q237=+10 ;DISTANCIA 1ER EJE
Q238=+8 ;DISTANCIA 2º EJE
Q242=6 ;NUMERO DE COLUMNAS
Q243=4 ;NUMERO DE LINEAS
Q224=+15 ;ANGULO DE GIRO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=50 ;2ª DISTANCIA SEGURIDAD
