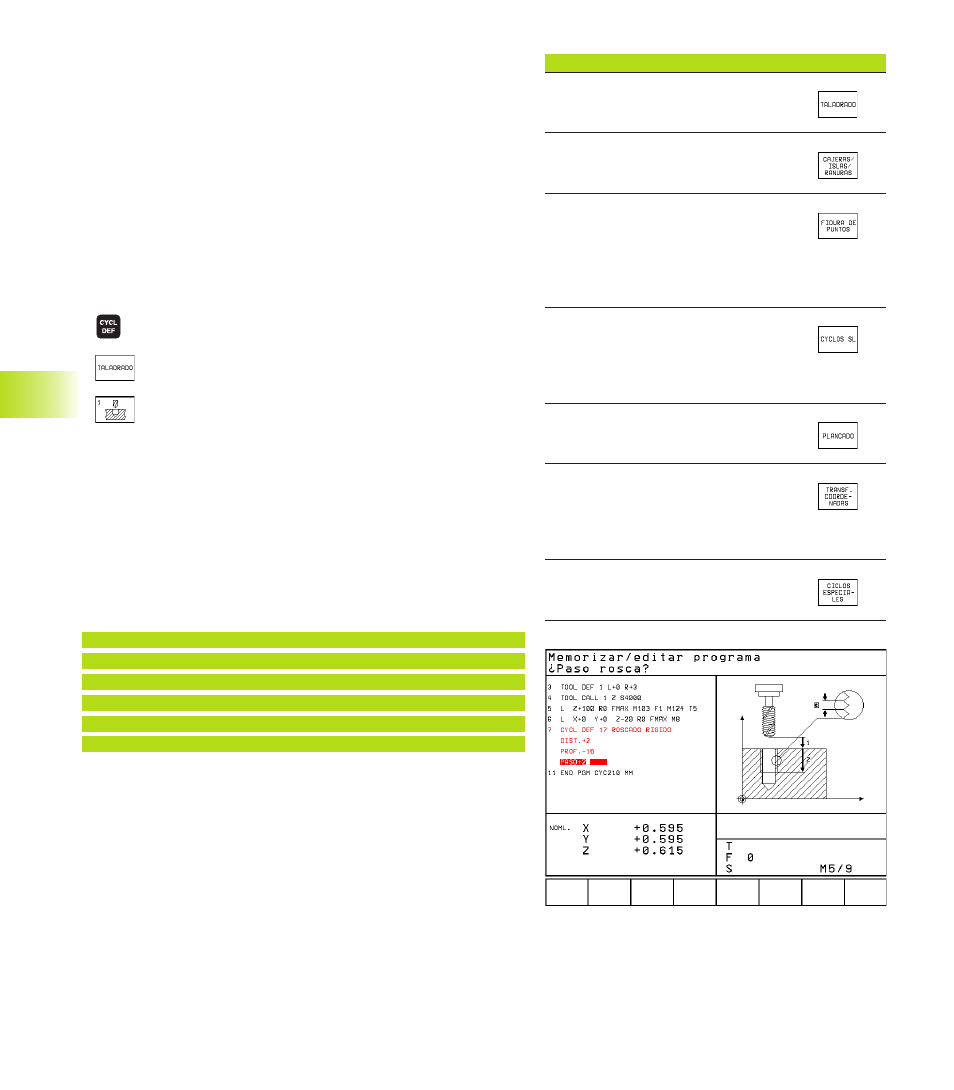

8 Programación: Ciclos 120
8.1 Generalidades sobre los ciclos
Los mecanizados que se repiten y que comprenden varios pasos
de mecanizado, se memorizan en el TNC como ciclos. También las
traslaciones de coordenadas y algunas funciones especiales están
disponibles como ciclos. En la tabla de la derecha se muestran los
diferentes grupos de ciclos.
Los ciclos de mecanizado con números a partir de 200 emplean
parámetros Q como parámetros de transmisión. Las funciones que
son comunes en los diferentes ciclos, tienen asignado un mismo
número de Q: p.ej. Q200 es siempre la distancia de seguridad,
Q202 es siempre la profundidad de pasada, etc.
Definición del ciclo
ú La carátula de softkeys muestra los diferentes grupos
de ciclos
ú Seleccionar el grupo de ciclos, p.ej. ciclos de taladrado
ú Seleccionar el ciclo, p.ej. TALADRADO PROFUNDO. El
TNC abre un diálogo y pregunta por todos los valores
de introducción; simultáneamente aparece en la mitad
derecha de la pantalla un gráfico en el cual aparecen
los parámetros a introducir en color más claro. Para
ello se selecciona la subdivisión de la pantalla
PROGRAMA + FIGURA AUXILIAR
ú Introducir todos los parámetros solicitados por el TNC
y finalizar la introducción con la tecla ENT
ú El TNC finaliza el diálogo después de haber
introducido todos los datos precisos
Ejemplo de frases NC
CYCL DEF 1.0 TALADRADO PROFUNDO
CYCL DEF 1.1 DIST2
CYCL DEF 1.2 PROF.–30
CYCL DEF 1.3 PASO APROX.5
CYCL DEF 1.4 T.ESP.1
CYCL DEF 1.5 F 150
Grupo de ciclos Softkey
Ciclos para el taladrado profundo,
escariado, mandrinado y roscado
Ciclos para el fresado de cajeras,
islas y ranuras
Ciclos para el trazado de figuras
de puntos regulares, p.ej. círculo
de taladros o superficies de taladros
y figuras de puntos irregulares mediante
tablas de puntos
Ciclos SL (Subcontour-List), con los
cuales se mecanizan contornos
complicados compuestos de varios
subcontornos superpuestos
Ciclos para el planeado de superficies
planas o unidas entre si
Ciclos para la traslación de coordenadas
con los cuales se puede desplazar, girar,
reflejar, aumentar o reducir cualquier
contorno
Ciclos especiales: Tiempo de espera,
llamada al pgm, orientación del cabezal
