81 TNC 410 de HEIDENHAIN
La distancia del punto de partida al punto final del círculo
no puede ser mayor al diámetro del círculo.
El radio máximo puede ser de 9 999,999 mm.
Se pueden emplear ejes angulares A, B y C.

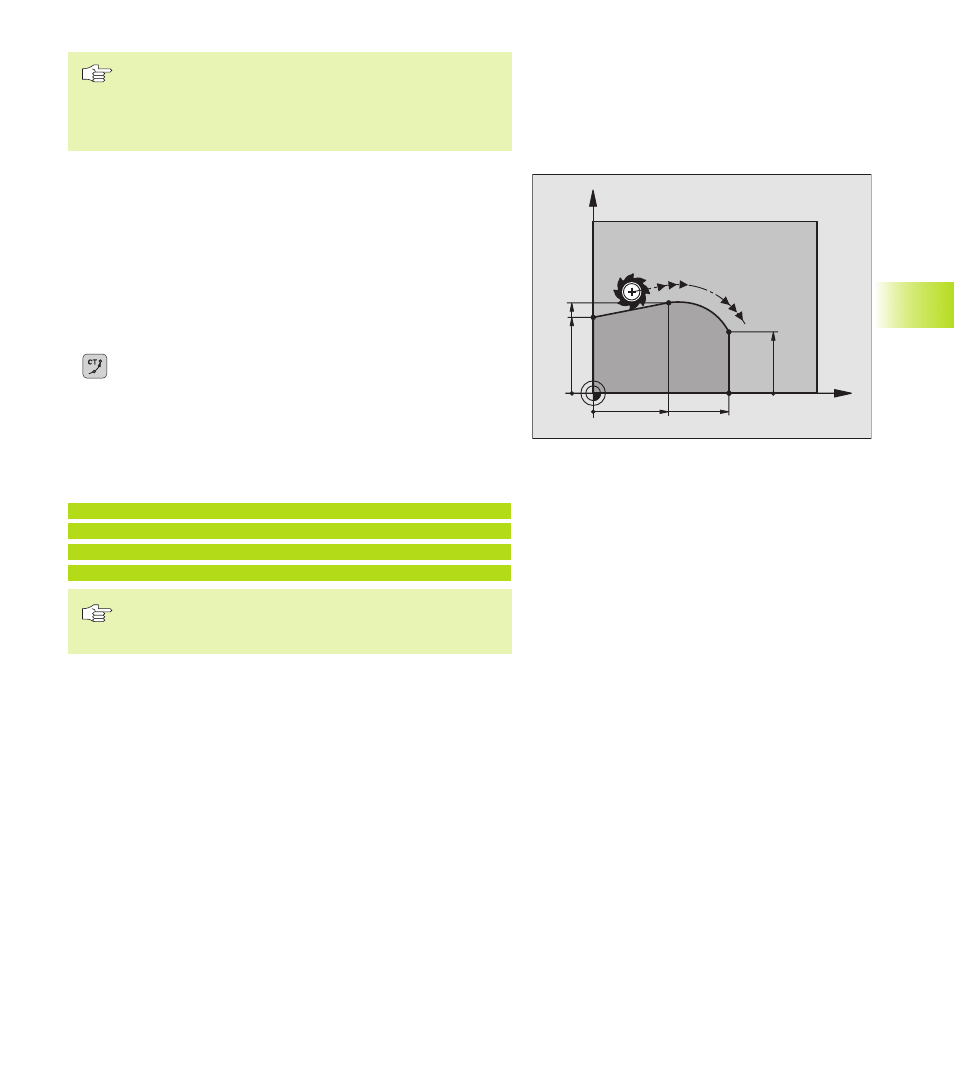

Trayectoria circular tangente CT
La herramienta se desplaza según un arco de círculo tangente a la
trayectoria del contorno anteriormente programada.
La transición es “tangente“ cuando en el punto de intersección de
las trayectorias del contorno no se produce ningún punto de
inflexión .
El tramo del contorno al que se une tangencialmente el arco de
círculo, se programa directamente antes de la frase CT. Para ello se
precisan como mínimo dos frases de posicionamiento
ú Introducir las coordenadas del punto final del arco de
círculo
Si es preciso:
ú Avance F
ú Función auxiliar M
Ejemplo de frases NC
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
¡La frase CT y la trayectoria del contorno anteriormente
programada deben contener las dos coordenadas del
plano, en el cual se realiza el arco de círculo!
X
Y
25 45
25
30
20
6
.4
