82 6 Programmieren: Konturen programmieren

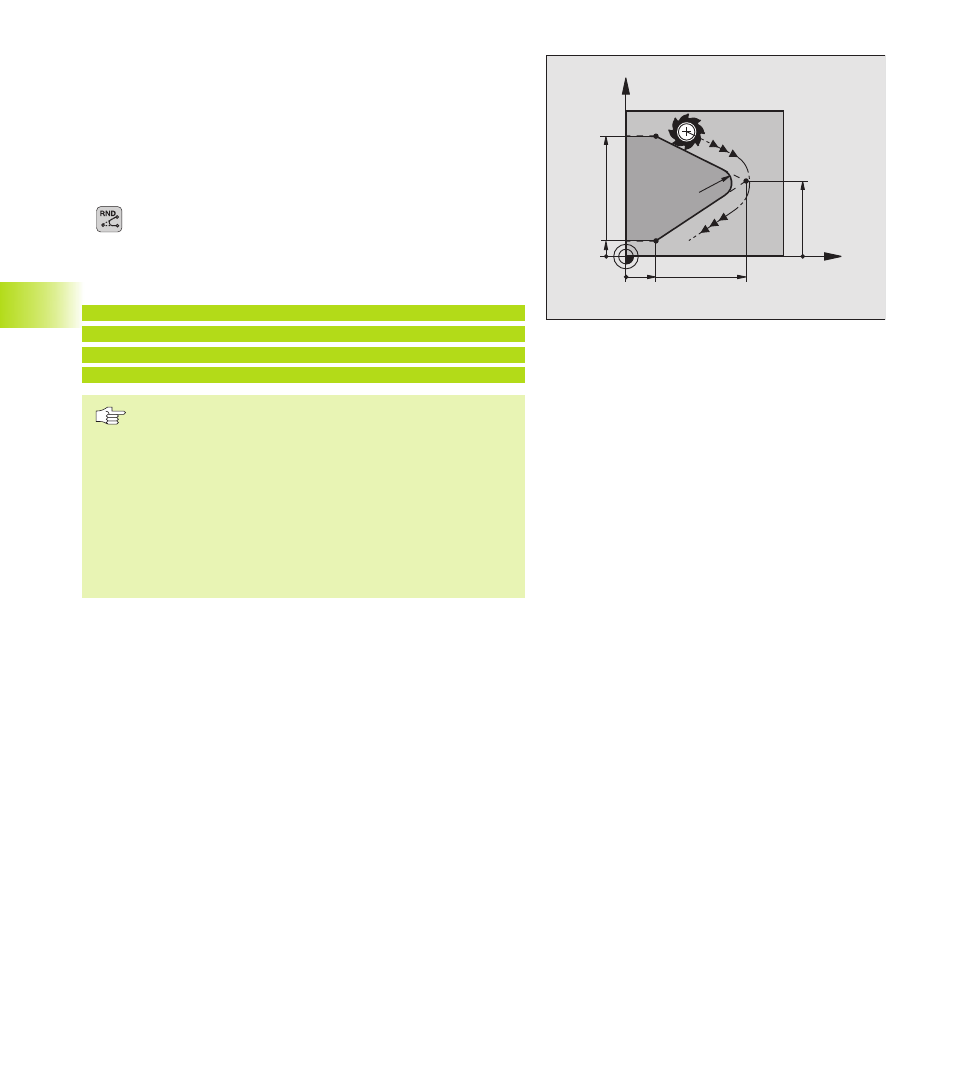

Redondeo de esquinas RND
La función RND redondea esquinas del contorno.
La herramienta se desplaza según una trayectoria circular, que se
une tangencialmente tanto a la trayectoria anterior del contorno
como a la posterior.
El círculo de redondeo se podrá ejecutar con la herramienta
llamada.
ú Radio de redondeo: Introducir el radio del arco de
círculo
ú Avance para el redondeo de esquinas
Ejemplo de frases NC
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
Las trayectorias anterior y posterior del contorno deben
contener las dos coordenadas del plano en el cual se
ejecuta el redondeo de esquinas.
El punto de la esquina no se mecaniza.
El avance programado en una frase RND sólo actua en
dicha frase. Después vuelve a ser válido el avance
programado antes de dicha frase RND.
Una frase RND también se puede utilizar para la llegada
suave al contorno, en el caso de que no se utilicen
funciones APPR.
X
Y
40
40
R5
5
10
25
6
.4
Tipos de tr
a
y
ect
or
ia - Coor
denadas car
tesianas
