135 TNC 410 de HEIDENHAIN

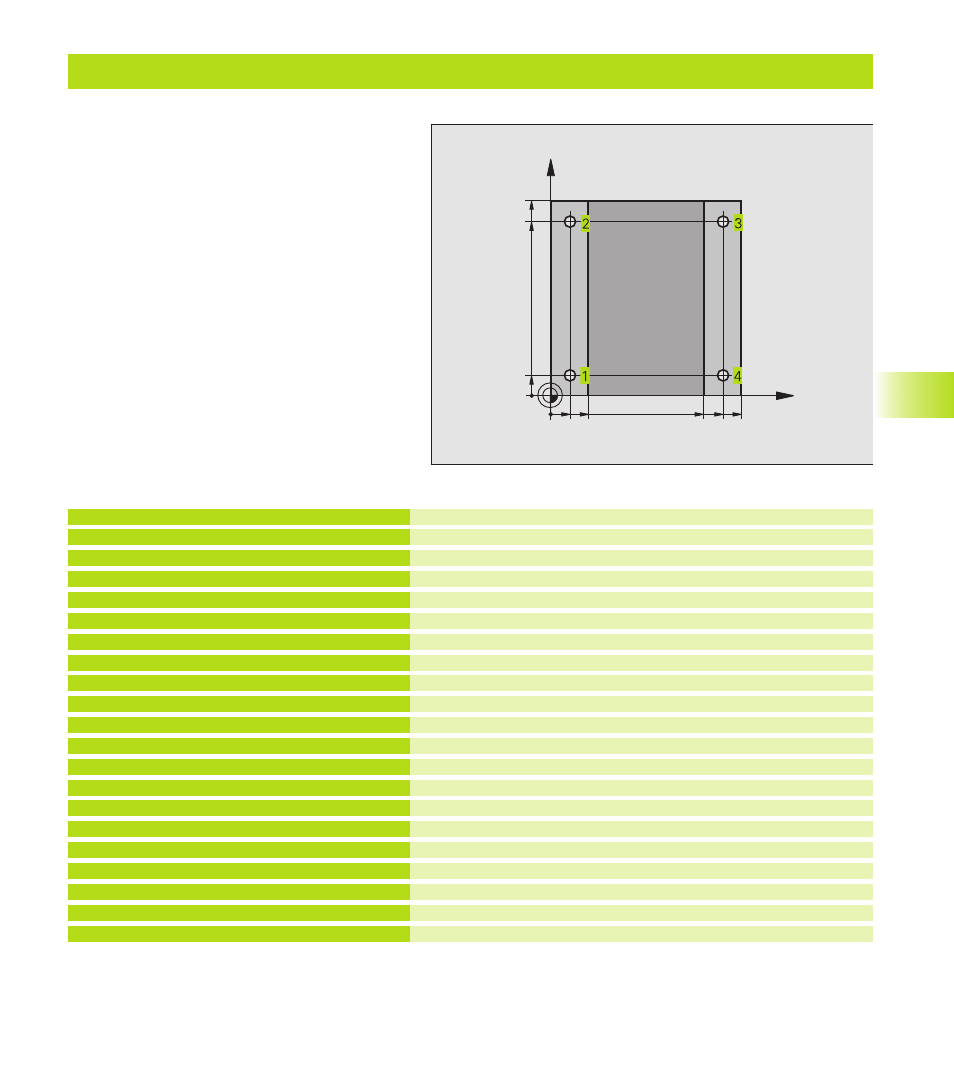

Ejemplo: Ciclos de taladrado
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Definición del ciclo
Llegada al primer taladro, conexión del cabezal
Llamada al ciclo
Llegada al 2º taladro, llamada al ciclo
Llegada al 3er taladro, llamada al ciclo
Llegada al 4º taladro, llamada al ciclo
Retirar la herramienta, final del programa
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 FMAX
6 CYCL DEF 200 TALADRADO
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASADA
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=-10 ;COORD. SUPERFICIE PIEZA
Q204=20 ;2ª DISTANCIA SEGURIDAD
7 L X+10 Y+10 R0 FMAX M3
8 CYCL CALL
9 L Y+90 R0 FMAX M99
10 L X+90 R0 FMAX M99
11 L Y+10 R0 FMAX M99
12 L Z+250 R0 FMAX M2
13 END PGM C200 MM
8.3 Ciclos de taladrado
X
Y
20
10
100
100
10
90
90 80
