87 TNC 410 de HEIDENHAIN

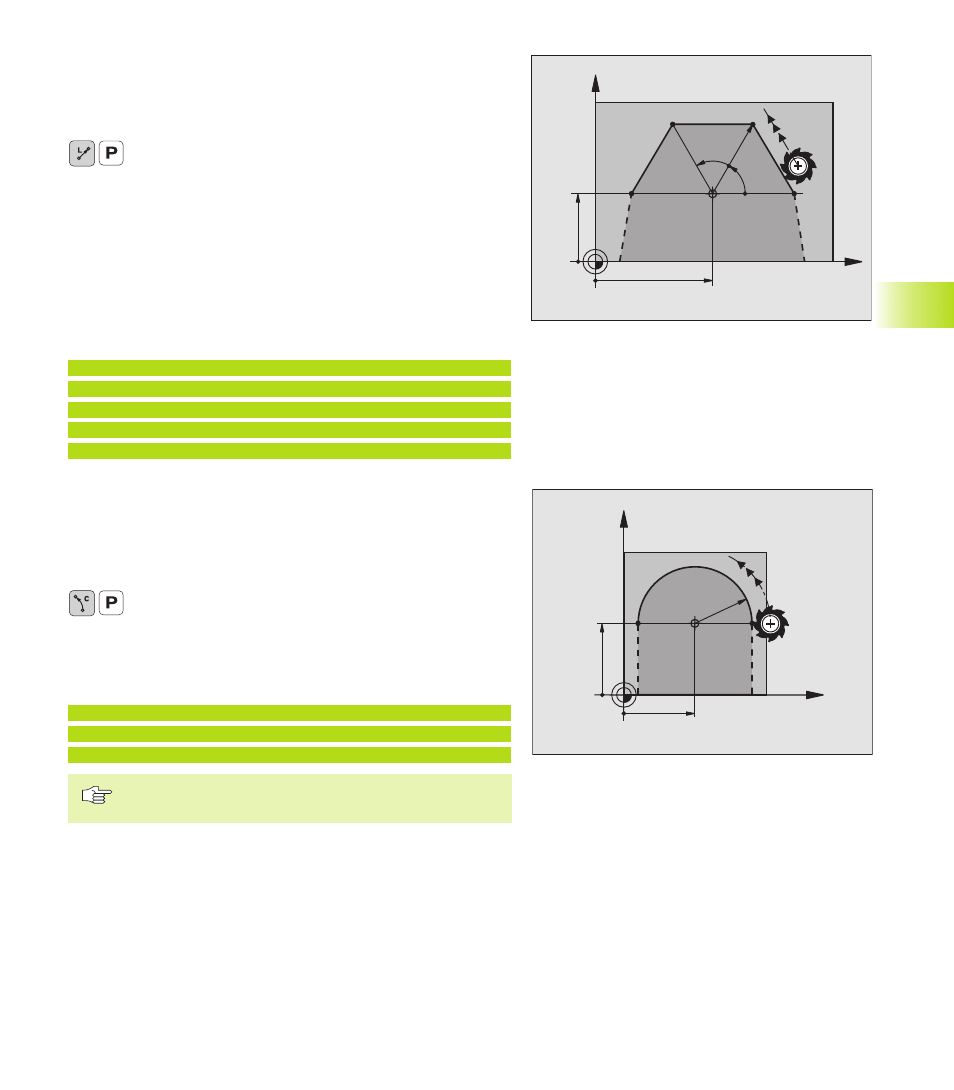

Recta LP
La herramienta se desplaza según una recta desde su posición
actual al punto final de la misma. El punto de partida es el punto
final de la frase anterior.
ú Radio en coordenadas polares PR: Introducir la
distancia del punto final de la recta al polo CC
ú Angulo PA en coordenadas polares: Posición angular
del punto final de la recta entre –360° y +360°
El signo de PA se determina mediante el eje de
referencia angular:
Angulo del eje de referencia angular a PR en sentido
antihorario: PA>0
Angulo del eje de referencia angular a PR en sentido
horario: PA<0
Ejemplo de frases NC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
Trayectoria circular CP alrededor del polo CC
El radio en coordenadas polares PR es a la vez el radio del arco de
círculo. PR se determina mediante la distancia del punto de partida
al polo CC. La última posición de la herramienta programada antes
de la frase CP es el punto de partida de la trayectoria circular.
ú Angulo en coordenadas polares PA: Posición angular
del punto final de la trayectoria circular entre –5400°
y +5400°
ú Sentido de giro DR
Ejemplo de frases NC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Cuando las coordenadas son incrementales el signo es
el mismo para DR y PA.
X
Y
45
25
60°
60°
30
CC
X
Y
25
25
R20
CC
6.5
Tipos de tr
a
y
ect
or
ia - Coor
denadas polar
es
