ESPEJO (ciclo 8)

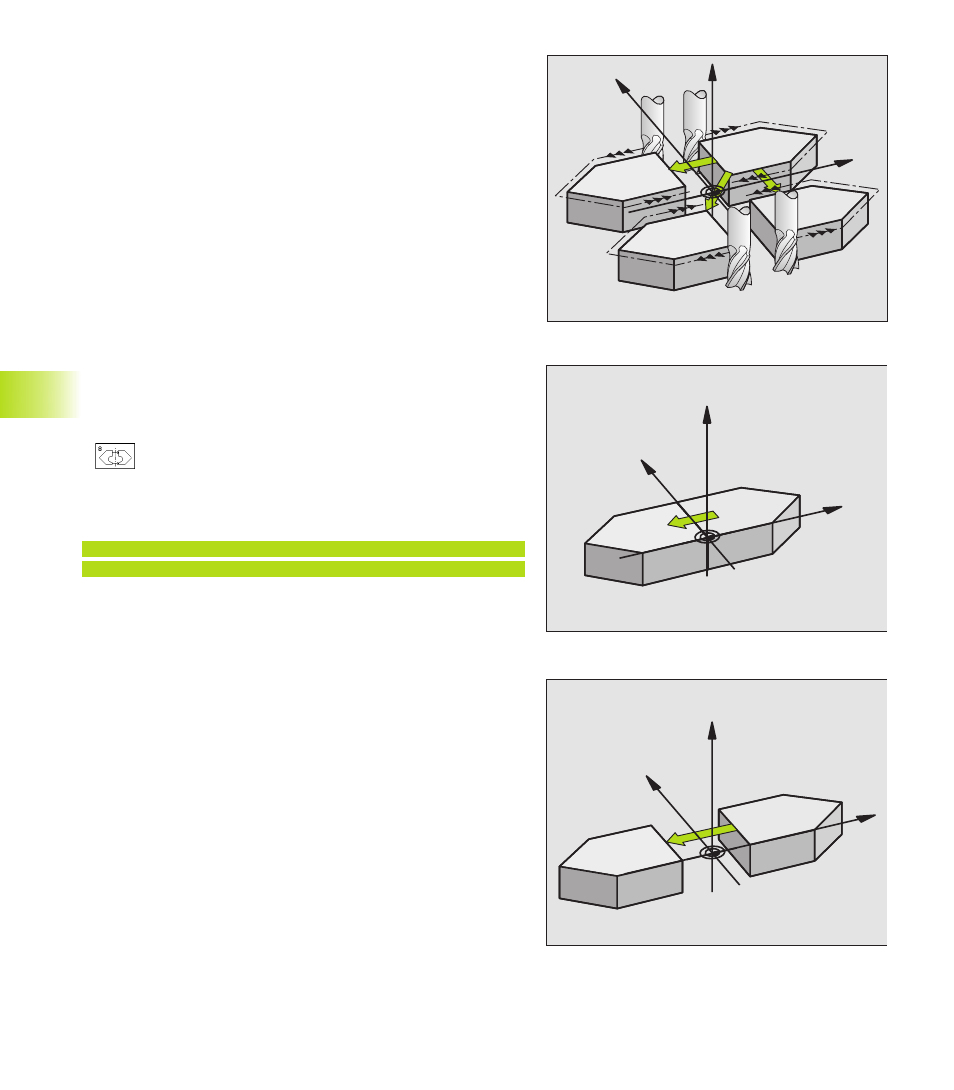

El TNC puede realizar un mecanizado espejo en el plano de
mecanizado. Véase la figura arriba a la derecha.
Activación
El ciclo espejo se activa a partir de su definición en el programa. Un
GIRO también actua en el modo de funcionamiento
POSICIONAMIENTO MANUAL. El TNC muestra los ejes espejo
activados en la visualización de estados adicional.
■ Si sólo se refleja un eje, se modifica el sentido de
desplazamiento de la hta. Esto no es válido en los ciclos de
mecanizado.
■ Cuando se reflejan dos ejes, no se modifica el sentido de
desplazamiento.
El resultado del espejo depende de la posición del punto cero:
■ El punto cero está sobre el contorno a reflejar: La trayectoria se
refleja directamente en el punto cero; véase figura dcha. en el
centro
■ El punto cero está fuera del contorno a reflejar: La trayectoria se
desplaza; véase figura abajo a la derecha
ú ¿Eje reflejado?: Introducir el eje, que se quiere reflejar;
se pueden reflejar todos los ejes, incluidos los ejes
giratorios a excepción del eje de la hta. y de su
correspondiente eje transversal
Ejemplo de frases NC:
79 CYCL DEF 8.0 ESPEJO
80 CYCL DEF 8.1 X Y
Anulación
Programar de nuevo el ciclo ESPEJO con la introducción NO ENT.
8.8 Ciclos para la traslación de coordenadas
