8 Programación: Ciclos 166
Contornos superpuestos
Las cajeras e islas se pueden superponer a un nuevo contorno. De
esta forma una superficie de cajera se puede ampliar mediante una
cajera superpuesta o reducir mediante una isla.
Subprogramas: Cajeras superpuestas
Los siguientes ejemplos de programación son
subprogramas de contornos, llamados en un programa
principal del ciclo 14 CONTORNO.

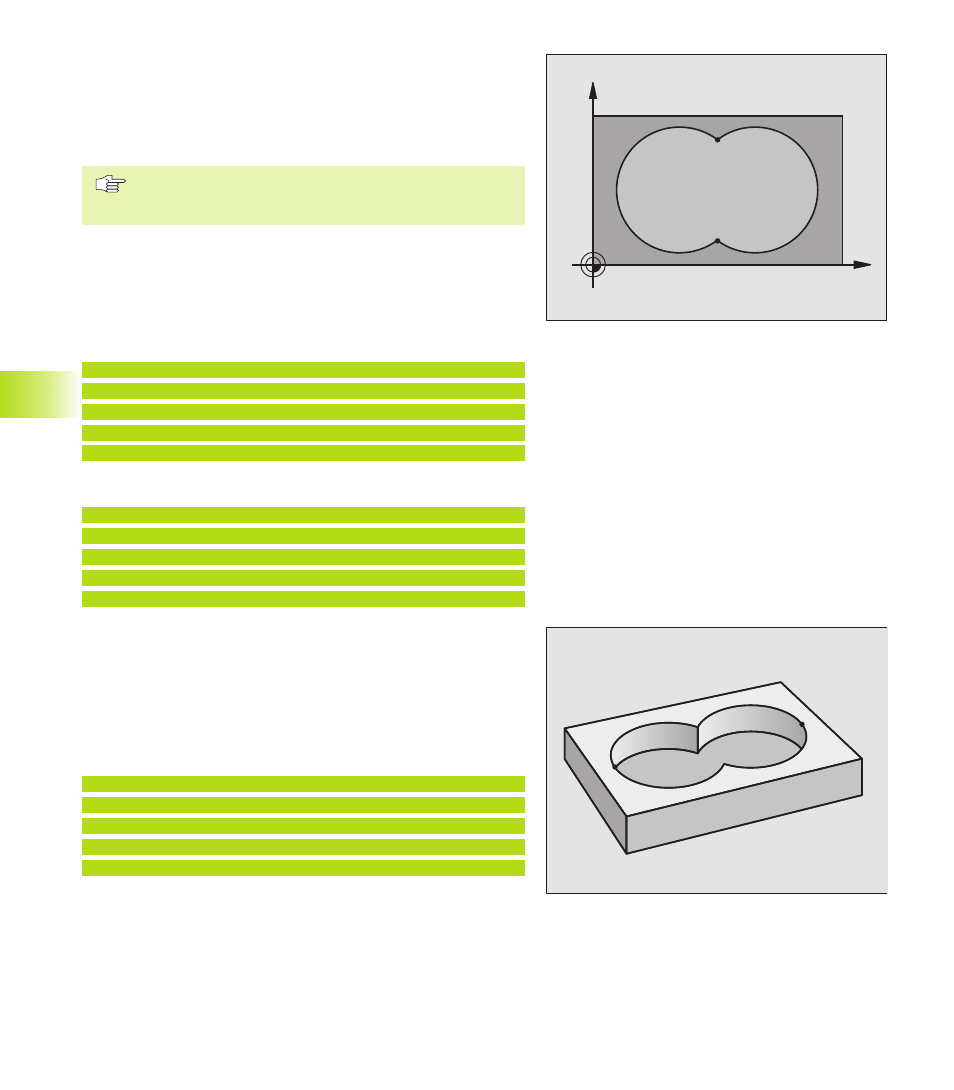

Se superponen las cajeras A y B.
El TNC calcula los puntos de intersección S
1
y S
2
, de forma que no
hay que programarlos.
Las cajeras se han programado como círculos completos.
Subprograma 1: Cajera izquierda
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Subprograma 2: Cajera derecha
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
Superficie resultante de la “unión“
Se mecanizan las dos superficies parciales A y B incluida la
superficie común:
■ Las superficies A y B tienen que ser cajeras
■ La primera cajera (en el ciclo 14) deberá comenzar fuera de la
segunda
Superficie A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
A
B
8.6 Ciclos SL
X
Y
A B
S
1
S
2
